Los sistemas de representación (I): Sistema diédrico. El plano

Sistema diédrico, el plano

Hasta ahora hemos aprendido los conceptos y procedimientos para determinar las proyecciones diédricas de un punto y una recta; y aunque hemos nombrado algunas veces al plano, solamente ha sido para referirnos a los de proyección y auxiliares (perfil y bisectores)
Generalmente entendemos que una superficie plana es aquella que puede contener una recta imaginaria en cualquier dirección.
La definición anterior la podemos aplicar a la hora de referirnos a un plano en el sistema diédrico.

Así pues, las caras de una forma, objeto, poliedro, etc., son planos delimitados por aristas (rectas) y vértices (puntos).

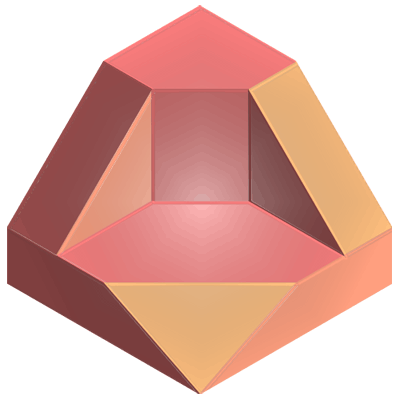

En la imagen superior tienes la perspectiva isométrica de una pieza, observa cómo las aristas (rectas) delimitan sus caras, que son planos.

Icono IDevice

Actividad

Como hicimos en el apartado de la recta del tema anterior, analizaremos la posición y representación de un plano solamente en el primer cuadrante.
