Los sistemas de representación (II). Axonometría oblicua: caballera

Axonometría oblicua

De entre todos los sistemas perspectivos empleados para representar en el papel, mediante una sola vista, los objetos situados en el espacio, de manera que podamos apreciar su tridimensionalidad, destaca por su sencillez, belleza y utilidad la axonometría oblicua: caballera y militar.

Cada uno de los sistemas de representación se emplea para distintos fines: diseño industrial, arquitectónico, gráfico, etc. La perspectiva caballera por su trazado sencillo, fácil y rápido, se usa en todo tipo de diseños: en planos de piezas y máquinas, pero sobre todo en la representación de piezas de madera, piedra y hierro (estereotomía).

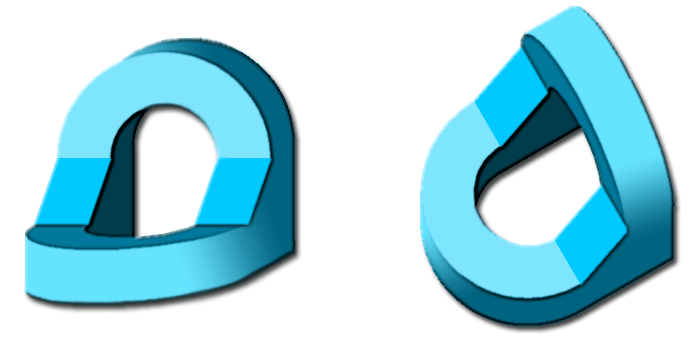

En la imagen superior tienes dos ejemplos de perspectivas axonométricas oblicuas: a la izquierda frontal (caballera) y a la derecha planimétrica (militar).

Icono IDevice

Actividad

En este tema vamos a estudiar solamente la perspectiva caballera.
