Los sistemas de representación (II). Dibujo y perspectiva de superficies radiadas y sólidos

Perspectiva isométrica y caballera

Este tema es una síntesis de los sistemas axonométricos que hemos desarrollado en los temas anteriores.
Los conceptos y procedimientos estudiados en el trazado de formas planas constituyen la base fundamental del dibujo de figuras más complejas, ya que las proyecciones axonométricas de cualquier superficie, cuerpo o sólido es una forma plana.
Empezaremos por el estudio y posterior construcción de superficies radiadas: cilíndricas y cónicas. Aprenderemos nuevos métodos de trazado, en isométrico y caballera, lo que nos permitirá dibujar piezas en tres dimensiones, es decir, su perspectiva directa.

Casi todos los objetos elaborados por el ser humano en los ámbitos del diseño (muebles), arquitectura (elementos arquitectónicos), ingeniería (piezas mecánicas), etc.. tienen en su estructura y composición superficies geométricas concretas.

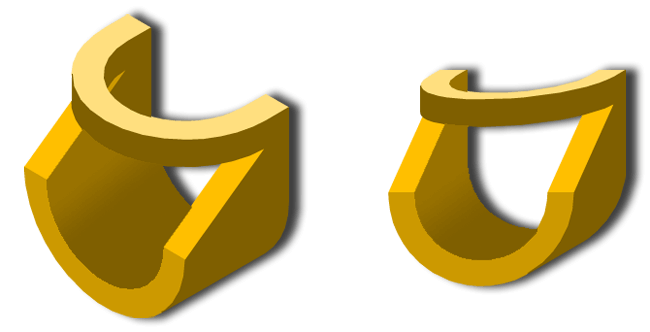

En la imagen superior tienes una pieza representada, de izquierda a derecha, en perspectiva isométrica y caballera.
