FIGURAS EN DXF

Si observas la red, te darás cuenta muy fácilmente, que hay pocos recursos en los que encontrar figuras de dibujo técnico en diédrico e isométrico prácticas, de uso directo en el aula y en formato cad. Piezas destinadas a trabajar con ellas en el aula, con el alumnado, y además vectorizadas y descargables para luego modificarlas a tu antojo y según las circunstancias de tu alumnado.

Pues yo te ofrezco unas cuantas (poco a poco iré incorporando más). Aquí te dejo una imagen de lo que representan, si haces clic en ella podrás descagar un archivo en formato DXF que luego podrás abrir con Qcad, Librecad, Draftsight (puedes leer algo a cerca de estos programas en un artículo que escribí aquí) o Autocad. Aunque originalmente han sido creados con Qcad.

Si haces clic derecho sobre la imagen y seleccionas “Guardar imagen como…” podrás bajar tambien, la pieza como foto.

Espero te sean de utilidad.

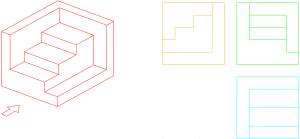

Pieza 1

pieza1_

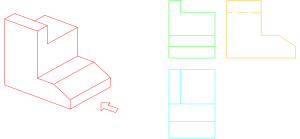

Pieza 2

pieza2

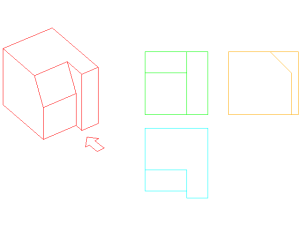

Pieza 3

pieza3_correct

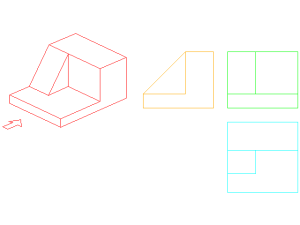

Pieza 4

pieza4_corect

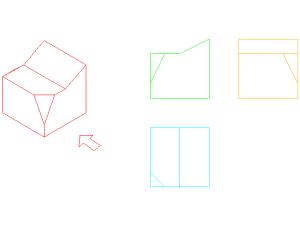

Pieza 5

pieza5_correct
