Descripción de la tarea

En las tareas anteriores has construido polígonos, curvas, enlaces. Todas estas formas las puedes encontrar fácilmente en tu entorno si prestas un poco de atención. Basándote en lo que has aprendido hasta ahora en las 4 tareas realizadas en el curso, vas a enfocar este ejercicio.

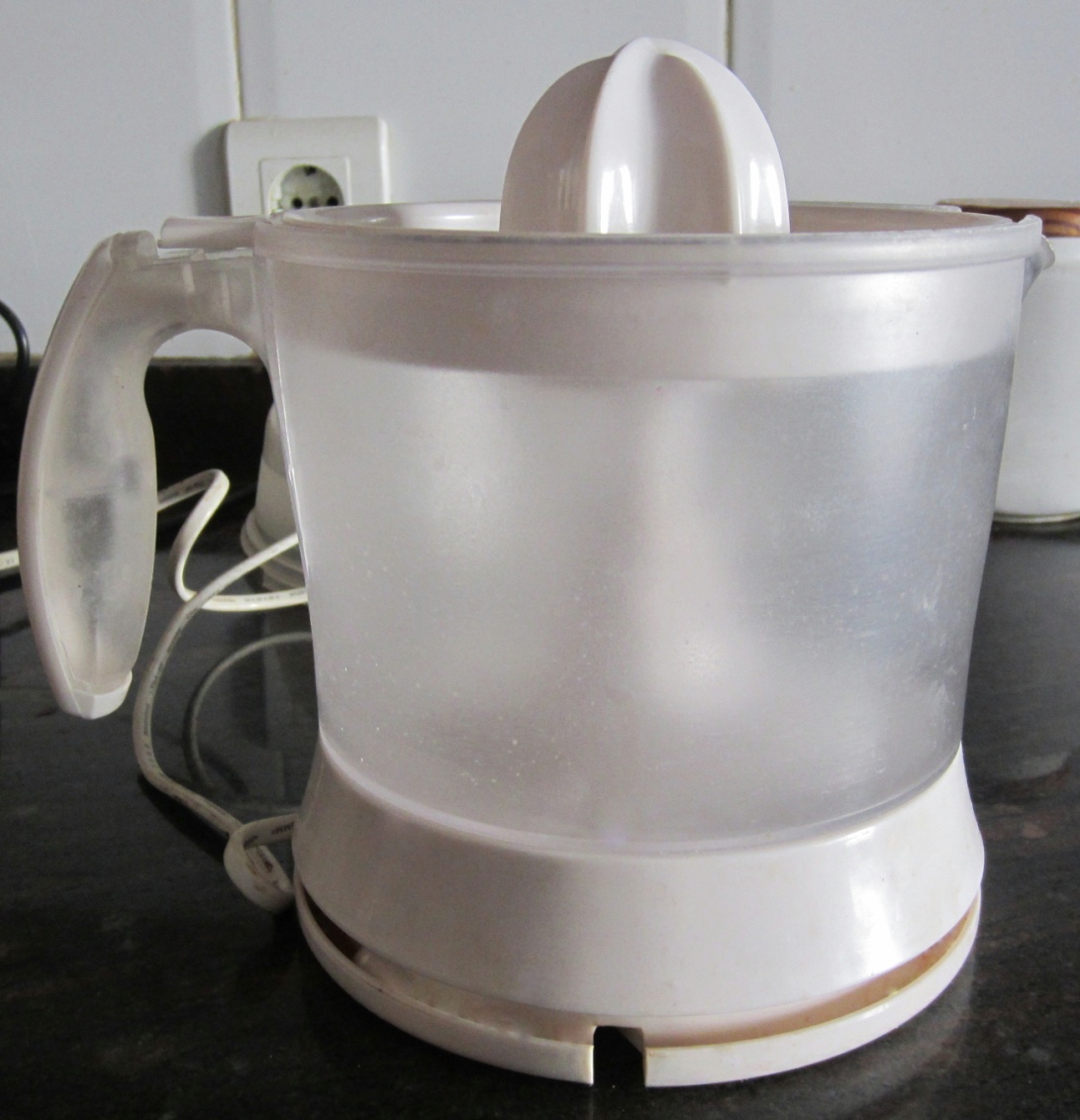

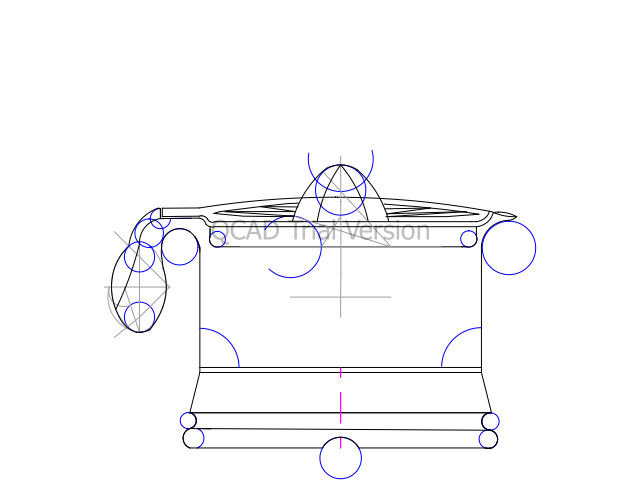

Dibujos realizados por Yarina Martín, para la asignatura de Dibujo Técnico I curso 2012/2013

• La tarea va a consistir en dibujar un objeto de tu entorno a través de los trazados geométricos vistos en el trimestre y en tus tareas. Vas a realizar un proyecto para lo que deberás seguir los siguientes pasos:

1. Observa tu entorno, analiza diferentes objetos (una plancha, una cafetera, una moto, un monopatín, etc.) para saber cuales pueden tener mayores posibilidades geométricas y de construcción. La pieza deberá tener formas rectas y curvas.
2. Una vez hecho el análisis, realiza una fotografía de 3 objetos que te resulten interesantes para el ejercicio, estos van a ir formando parte del proyecto.
3. Elige uno de esos tres objetos. Realiza un croquis (dibujo a lápiz a mano alzada) simplificando los volúmenes que ves a través de formas geométricas. Acótalo, es decir, ponle las medidas que crees serán necesarias para su construcción, así como los ángulos que forman sus líneas más importantes, si fuera necesario (aun no has dado normalización, el cómo acotes la pieza no se tendrá en cuenta, pero intenta hacerlo de forma clara). Intenta hacerlo lo más perfecto posible y con el mayor cuidado. Utiliza un grosor de línea para la delimitación del objeto más intensa que aquellas que uses para la acotación.
4. Haz una fotografía o escanea dicho dibujo.
5. Llega el momento de transcribir tu objeto con QCAD. Has aprendido diversas herramientas de este programa en este trimestre. Seguro que podrás construir la pieza sin problemas. No hace falta que le pongas las medidas.
6. Una vez terminado el diseño deberás exportarlo, para ello sigue la siguiente ruta: Archivo (Fichero)>Exportar a bitmap... Deja todo por defecto y llama a tu archivo con el nombre de tu objeto, y aceptas.
7. Ya tienes todos los elementos necesarios para hacer el proyecto o portfolio:

• PORFOLIO

Vas a crear un documento en OpenOffice o Word en el que deberán aparecer los siguientes datos:

1. Una portada original, atractiva, que resuma tu proyecto. Puede llevar una imagen, texto o ambas cosas a la vez.
2. Deberás incluir tu nombre y apellidos, y título del proyecto. Estos datos puedes ponerlos en la portada o en la primera hoja del documento.
3. Apartados del proyecto:

• Análisis del objeto. Explica qué objetos has analizado, qué has visto en ellos e inserta una fotografía de al menos 3 piezas.
• Elemento elegido. Explica qué cuerpo has elegido finalmente y por qué. Inserta la imagen del croquis que se te explicó en el desarrollo de la tarea.
• Cuerpo diseñado en Qcad. Inserta la imagen exportada del Qcad que ya te comentamos en el desarrollo de la tarea.
• Memoria final. Enuncia qué te ha parecido la tarea, qué problemas has encontrado en su realización, y qué has aprendido con ella.

Tienes un ejemplo muy sencillo de esta tarea en el apartado "Ayuda y entrega". También podrás ver algún ejemplo de cómo maquetar (diseñar) un buen proyecto.



Deberás enviar una carpeta comprimida a tu profesor o profesora. En ella deberán estar el documento creado en Word u OpenOffice (el portfolio), y el archivo en Qcad. Si no sabes cómo comprimir una carpeta visualiza el vídeo que te hemos facilitado en "Ayuda y entrega".

Como verás, esta tarea está relacionada con las 4 tareas individuales que has realizado en este bloque. Pero a su vez te será imprescindible para hacer la colaborativa. Este proyecto lo exportarás a pdf para poder hacer la tarea colaborativa.
