El papel es una hoja o lámina, hecha de pasta de fibras vegetales. Ha sido el soporte perfecto para la realización del dibujo técnico hasta la aparición de los soportes informáticos.

Se presenta en rollos o en pliegos, llamados también formatos (cortados a distintos tamaños) y con espesores que varían según su gramaje.

Las distintas clases de papel se clasifican en Dibujo Técnico según su aplicación en dos grandes grupos: papel opaco y papel transparente.



CLASE CARACTERÍSTICAS
USO FRECUENTE
TIPO
OPACO
Generalmente blanco, satinado y brillante. Permite el borrado y la aplicación de tintas y colores.
Dibujos que no van a ser reproducidos por transparencias.
Papel de embalar, Canson, Ingres, básico, cartulina, cartón pluma, milimetrado, isométrico, etc.
TRANSPARENTE

De color gris claro o azulado, fuerte y poco o nada aceitado. Permite ver a su través el dibujo a lápiz colocado debajo u otros papeles transparentes (capas), además debe admitir el borrado, la tinta y los colores.

Calcado de dibujos a tinta.

Diapositivas.

Presentaciones.

Planos topográficos.

Papel vegetal, sulfurado, papel pergamino



Icono IDevice

Actividad

Generalmente en Dibujo Técnico se emplea papel blanco para dibujar a lápiz y papel vegetal para calcar a tinta.

Como se mencionó anteriormente, el papel de dibujo técnico puede tener distintos formatos, y aunque esto se estudiará a fondo más adelante, ahora nos ocuparemos de escoger el tamaño de papel en función del dibujo que queramos realizar, para que este quepa y se pueda comprender con facilidad.

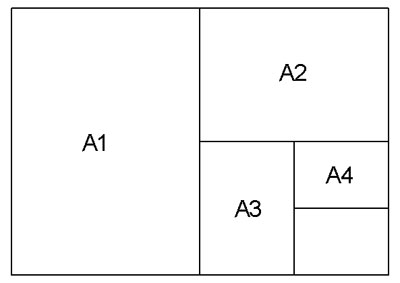

En Dibujo técnico, generalmente, se usa la serie A, que parte de un formato base llamado A0, su superficie es igual a 1 m2, y la relación de sus lados equivale a la raíz cuadrada de 2.
Partiendo del formato A0 se calcula el resto, de tal manera que el siguiente será la mitad del otro.

NOMBRE DIMENSIONES
A0 841 x 1189
A1 594 x 841
A2 420 x 594
A3 297 x 420
A4 210 x 297



Icono IDevice

Objetivos

Enlace en el que encontrarás múltiples tipos de papel y su uso: la bitácora del papel

Pregunta Verdadero-Falso
Escoge la opción que consideres más adecuada
La superficie de un formato A2 es proporcionalmente la cuádruple de un formato A4
Verdadero Falso
