3.2. Trazado

Icono IDevice

Actividad

Casi todas las espirales se trazan con la ayuda del compás, solamente algunas se dibujan a mano alzada, como es el caso de la espiral de Arquímedes.

ESPIRAL DE DOS CENTROS: su núcleo es un segmento.






ESPIRAL DE TRES CENTROS: su núcleo es un triángulo equilátero.






ESPIRAL DE CUATRO CENTROS: su núcleo normalmente es un cuadrado, pero puede ser un rectángulo.






ESPIRAL ÁUREA: está inscrita en un rectángulo áureo.






ESPIRAL DE ARQUÍMEDES: se traza a mano alzada o con plantilla.








Icono IDevice

Pre-conocimiento

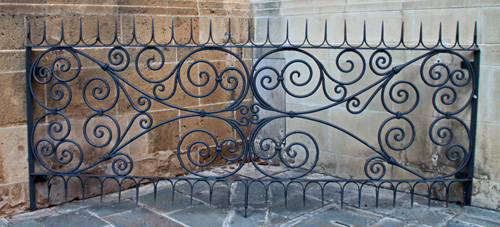

Forja de la Catedral de SevillaEn la imagen de la izquierda tienes un ejemplo de una forja, de la Catedral de Sevilla, elaborada mediante espirales enlazadas entre sí.

Icono de iDevice Ejemplo o ejercicio resuelto

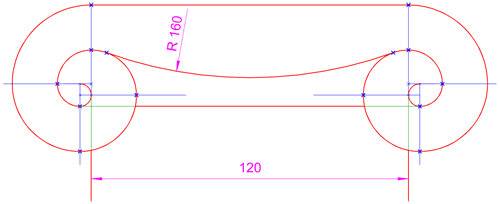

Dibuja a escala 1:1 la espiral jónica representada en la imagen izquierda, dimensiones en milímetros, empleando los conceptos y procedimientos de la construcción de una espiral de cuatro centros dado el paso 40, así como los conceptos y procedimientos de tangencias y enlaces del tema anterior
¿Necesitas ayuda para resolver este ejercicio?
