4.2. Epicicloide

Vamos a ver en la siguiente animación cómo trazar una epicicloide normal dadas una circunferencia directriz de 50 mm de radio y un ruleta de 25 mm de radio.



Icono IDevice

Actividad

La última versión (3.0) del programa QCad, aún no completamente finalizada, tiene una nueva herramienta que permite trazar las splines pasando directamente por los puntos de referencia, que en este caso los llaman puntos de control, lo que evita tener que proceder a editar a mano los nodos para este tipo de trazados.

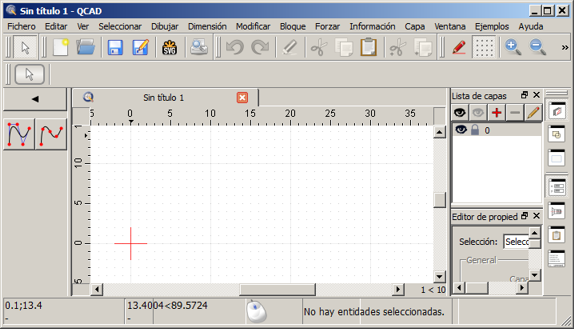

En la siguiente imagen puedes ver las dos herramientas para generar splines en esta nueva versión del programa.



interfaz de qcad v3
