4. Desarrollo de la tarea

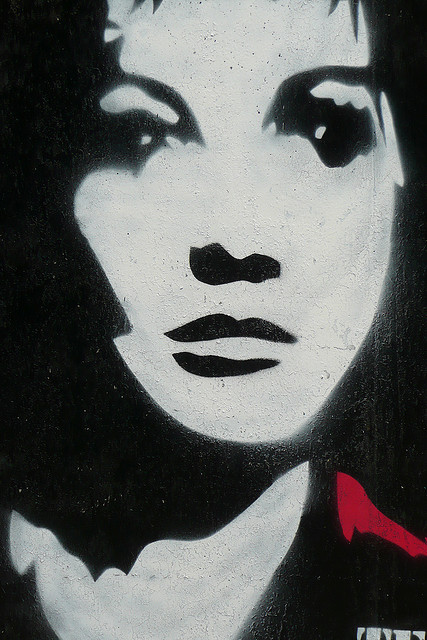

1. Descárgate la imagen en tu ordenador e imprímela a tamaño A-4, a página completa.
2. Primero dibuja la red sobre la imagen impresa: mediante el método de división de un segmento en partes iguales que has repasado en el tema 3, divide el lado más corto en ocho partes iguales. Te recomendamos que antes de comenzar vuelvas a ver el apartado 2.1 de este tema. Con esa medida de lado traza una cuadrícula de ocho cuadrados de ancho por diez de largo. Descarta la parte inferior de la imagen.
3. Ahora distorsiona la red procediendo de la siguiente manera:

• Dibuja un formato A3 la cuadrícula aplicando una escala de ampliación de 1,5/1. Repasa los conceptos relativos a la escala del tema3.
• Traza en el centro una circunferencia de 8,5 cm de radio.

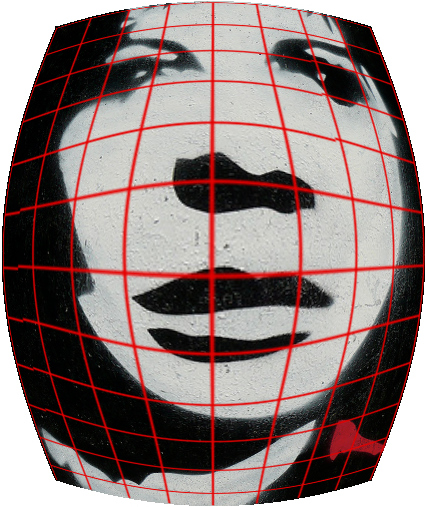

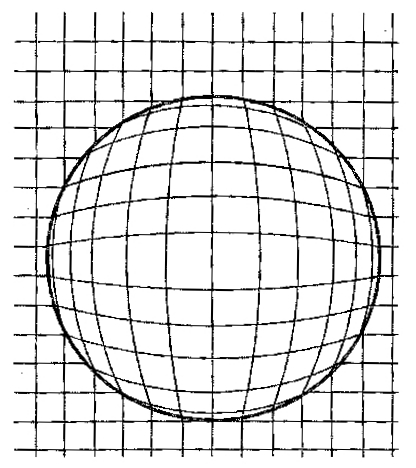

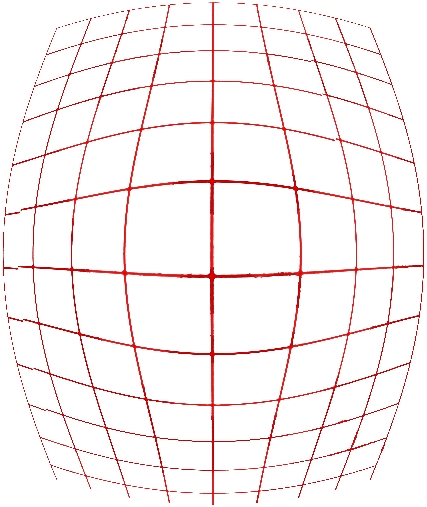

• En su interior comienza a curvar las líneas de la cuadrícula como si estuviera deformada por una esfera.

Imagen de elaboración propia

• Ve dibujando lo que hay dentro de cada cuadrado en el espacio correspondiente de la cuadrícula a la que has aplicado la deformación. Observa cómo cada zona de la imagen se distorsiona de manera diferente y en función de la deformación del espacio donde esté ubicada. Los dibujos del centro de la esfera se expandirán y los que se encuentren más cerca del borde se contraerán.

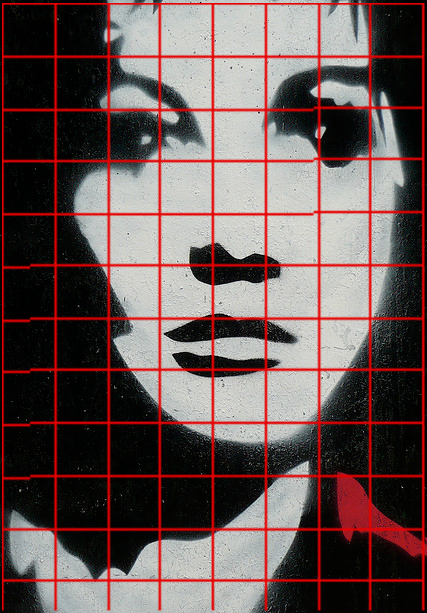

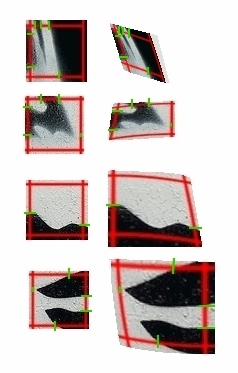

Fíjate cómo se transforma cada fragmento de la imagen según la distorsión de la cuadrícula. Para ayudarte a transferir cada dibujo puedes señalar el punto desde el que parten las líneas en cada uno de los lados del recuadro que le corresponda.

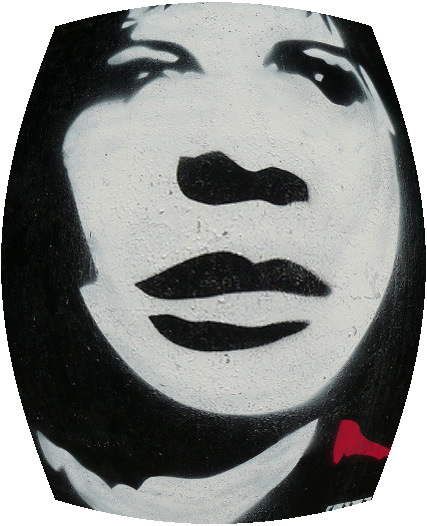

El resultado será similar al efecto que producen las lentes fotográficas llamadas "ojo de pez".

Las siguientes imágenes, a las que se le ha aplicado una deformación similar, te pueden ayudar a realizar tu ejercicio:

Ejercicio de elaboración propia creado a partir de la imagen de Thaddeus Maximus con licencia CC vía flickr

1. Vuelve a imprimir la imagen en un papel A4, a página completa.
2. En un formato A3 pega la imagen en el centro y dibuja la red sobre ella. Mediante el método de división de un segmento en partes iguales que has repasado en el tema 3, divide el lado más largo en once partes iguales como en el ejercicio anterior. Te recomendamos que antes de comenzar vuelvas a ver el apartado 2.1 de este tema. Con esa medida traza una cuadrícula de once por once cuadrados. Algunos cuadrados se saldrán de la fotografía, no te preocupes por ello. Traza la diagonal del cuadrado.
3. Distorsiona la red procediendo de la siguiente manera:

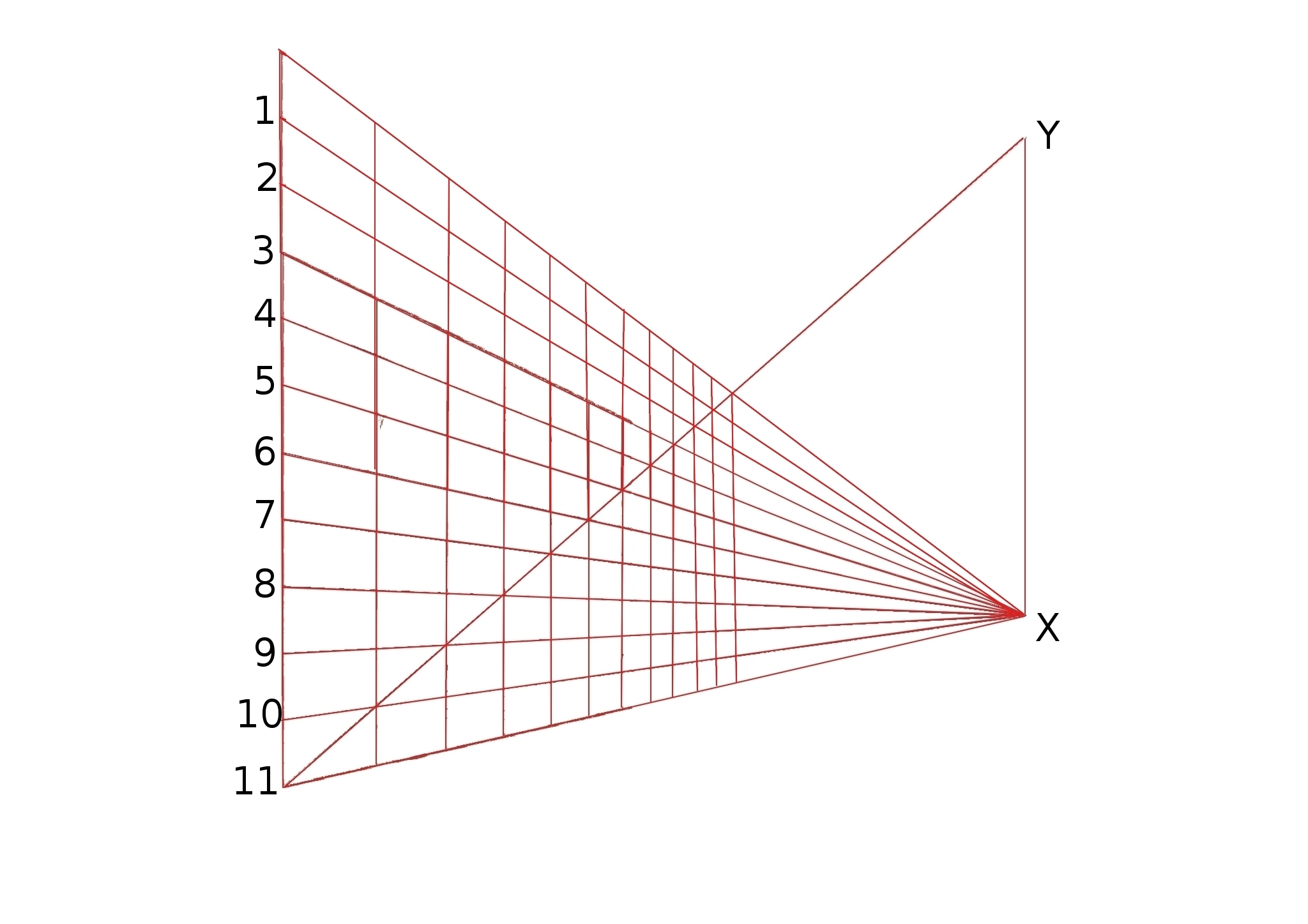

• Dibuja en otro formato A3, en posición apaisada, un segmento vertical a 3 cm del margen izquierdo de igual longitud que el lado más largo de la imagen.
• Vuelve a dividirlo en once partes iguales (no tendrás que volver a realizar el trazado pues te servirán las medidas anteriores).
• Sitúa un punto X lo más lejos posible del segmento y une cada una de las once divisiones del segmento con este punto.
• Desde el punto X levanta un segmento vertical algo más pequeño que el lado más largo de la imagen.
• Desde su extremo Y traza una línea con el punto 11. Esta línea te irá proporcionando los puntos de corte por los que trazar, mediante paralelas, las divisiones verticales de la cuadrícula.

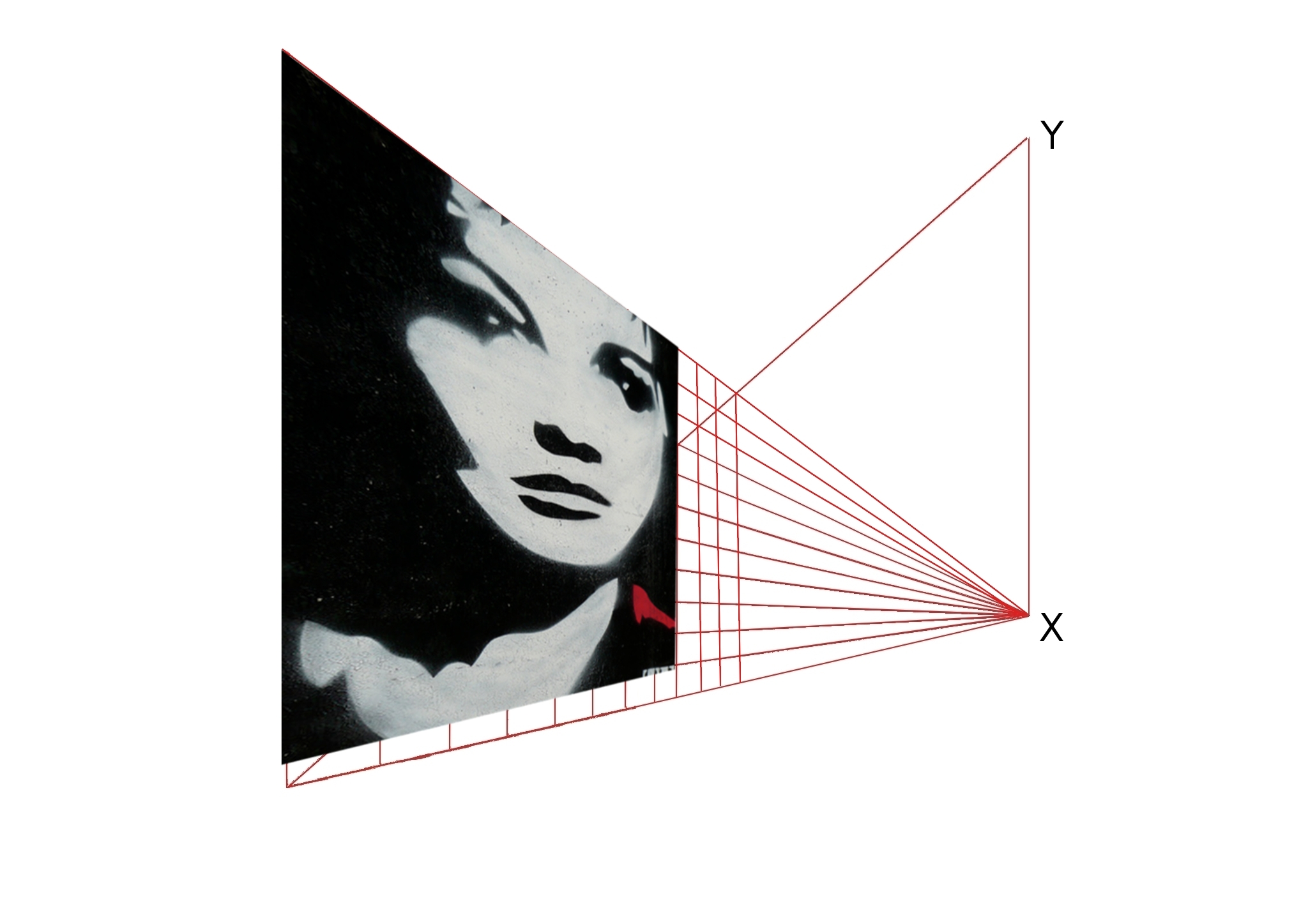

• Traslada el dibujo de cada recuadro a la red deformada.

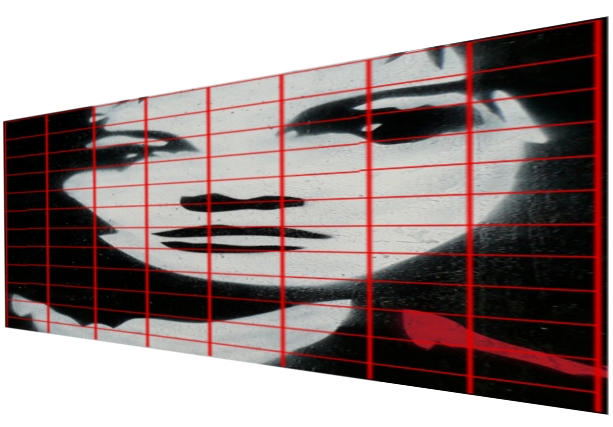

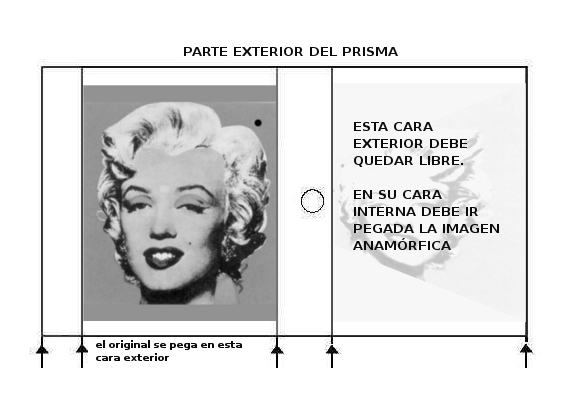

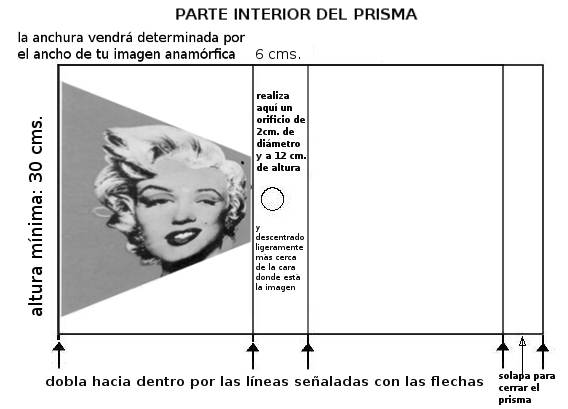

Recuerda, cuanto más lejos sitúes el punto X más se distorsionará la imagen anamórfica. Imágenes de elaboración propia.

Imagen de elaboración propia
