Descripción de la tarea

En esta tarea vas a construir un polígono estrellado de siete puntas inscrito en un polígono regular de 7 lados. Lo harás con regla y compás en una plantilla que te facilitaremos, y también a través de un programa. En principio dicho software será el Qcad, no obstante te facilitamos otro programa libre denominado Librecad. Podrás encontrar los links para su descarga desde las webs de sus desarrolladores en el apartado "Ayuda y entrega".

Es importante que hayas estudiado detenidamente el apartado 4.1 del tema 4 de la unidad 1. En él puedes ver los géneros, especies y pasos de un polígono estrellado.

También es importante que practiques con el trazado de mediatrices. Por ello la lámina la hemos dividido en 2 partes. Te aconsejamos que comiences haciendo la actividad de la construcción de una mediatriz dado el lado.

desarrollo
La tarea consiste en hacer una estrella de 7 puntas de 3ª especie con reglas y compás y con un programa CAD (Qcad o Librecad). Sigue estos pasos para hacer correctamente la tarea:

  • Dirígete al apartado "Ayuda y entrega" y descarga la plantilla sobre la que realizarás la tarea.
  • Imprímela. Verás que hay dos actividades. Empieza por la segunda: "Traza la mediatriz de este segmento AB". Así habrás practicado con ello antes de comenzar a realizar el polígono en el que tendrás que aplicar varias veces este concepto.

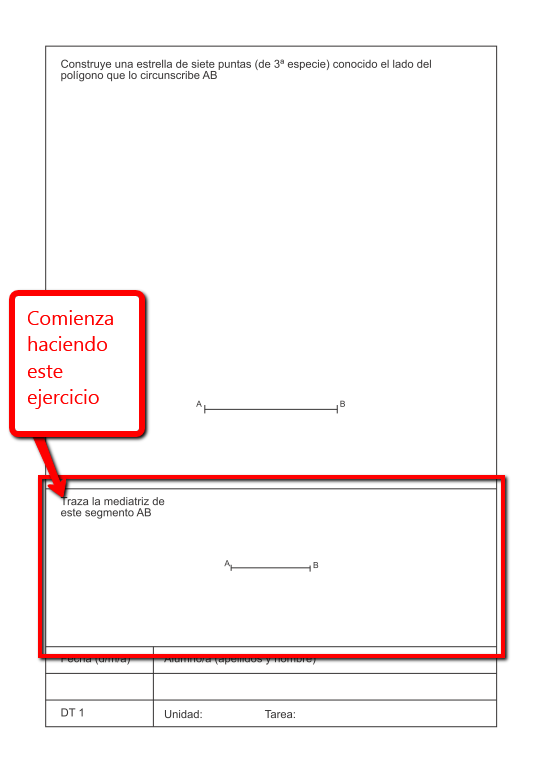

Esto es lo que observarás en la plantilla que has descargado en el apartado " Ayuda y entrega"

  • Después comienza a realizar el polígono de siete lados (heptágono) conocido el lado que te facilitamos.
  • Una vez trazado el heptágono construye la estrella de siete puntas de 3ª especie. Para entender este concepto has debido estudiar detenidamente el apartado 4.1 del tema 4 de la unidad 1.
  • Intenta que la lámina esté limpia y el trazado sea preciso. Escanéala y guarda el archivo en una carpeta.
  • Ahora llega el momento de hacer este mismo polígono en el programa CAD (Qcad o Librecad). Sigue estos pasos:
    • Crea 2 capas nuevas:
1- Nombre de capa: heptágono. Color: azul. Ancho: 0.35 mm. Tipo de línea: continua
2- Nombre de capa: estrella. Color: rojo. Ancho: 0.50 mmm. Tipo de línea: continua
    • Deberás hacer un heptágono dado el lado AB= 50 mm (conocidos 2 vértices)  en la capa "heptágono"
    • Una vez tengas el polígono dibujado en el programa solo tendrás que trazar la estrella inscrita en la capa "estrella". Recuerda que es de 3ª especie.
  • Guarda el archivo (que tendrás extensión .dxf) en la misma carpeta donde tenías el archivo escaneado de la lámina.
  • Esta carpeta es la que tendrás que enviar a tu profesor. Para ello tendrás que comprimirla. Dirígete al apartado "Ayuda y entrega" para ver un video sobre cómo comprimir una carpeta.

Importante

No olvides tener guardados en la carpeta los 2 archivos que se piden: la lámina hecha con regla y compás escaneada, y el archivo creado con Qcad o Librecad.




Trazar medatrices es una de las construciones fundamentales más empleadas en el dibujo técnico. Es necesario que sepas cómo se hace y qué significa para seguir evolucionando en la asignatura.

Esta es la primera tarea en la que has tenido que usar un programa CAD (Qcad o Librecad, según hayas elegido) para hacer un dibujo. Lo que aquí has realizado con el programa es básico para hacer el resto de tareas con estos programas. La siguiente tarea que realizarás con este software será la 4 de este bloque.
