Diseño de un dormitorio o sala de estudio de una vivienda unifamiliar

Para un correcto desarrollo de esta actividad tienes que realizar los siguientes pasos:

• Medir tu dormitorio o sala de estudio.

• Determinar la escala a emplear para un formato A4.

• Trazar la escala gráfica.

• Dibujar la habitación en el formato A4 adjunto.

• Realiza un estudio del mobiliario en una hoja aparte: dimensiones, formas, etc.

Una vez hecho todo lo anterior, realiza el dibujo de tu dormitorio o sala de estudio, dibuja en el formato A4, teniendo en cuenta:

• Usando el lápiz 2H:

1. Trazar la escala gráfica determinada.
2. Dibujar los muros y tabiques correctamente centrado en la lámina.
3. Trazar ventanas, puerta y armario empotrado (si lo hubiera).
4. Dibujar el mobiliario.

• Usando el lápiz 2B:

1. Repasar todos los trazados anteriores.

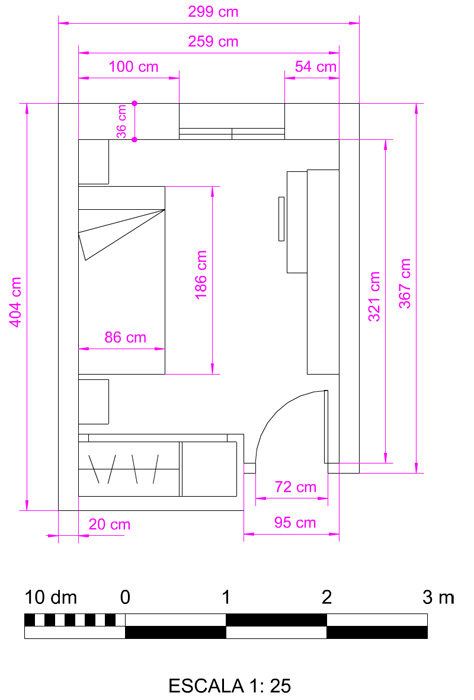

En la imagen izquierda tienes un ejemplo de un dormitorio, acotado según normas.

Puedes ver los pasos en este documento.
