Descripción de la tarea
- El sistema isométrico es uno de los métodos de representación más empleados para recrear volúmenes ilusorios. Por tanto, que entiendas su uso es imprescindible. A partir de unas vistas diédricas, vas a intentar representar un sólido. En unidades y tareas anteriores habías estudiado lo contrario, dibujar las principales vistas de un objeto con volumen utilizando el sistema diédrico.
- La tarea va a consistir en representar un sólido en isométrico dadas sus vistas diédricas principales (alzado, planta y perfil).
- Esta actividad la vamos a realizar por el método tradicional (lápiz en mano) y a través del software que venimos empleando a lo largo del curso. Ambas formas de representar el sólido van a ser complementarios, y te van a servir para entender mucho mejor qué estamos haciendo.
- Para hacer la pieza con Qcad o Librecad te facilitaremos un archivo con extensión dxf en la que ya te aparecerán las vistas diédricas (alzado, planta y perfil). Encontrarás 4 capas (capa 0, capa alzado, capa perfil, capa planta y capa isométrica). La vista isométrica debes hacerla en la capa isométrica, asegúrate de etnerla seleccionada para hacer el ejercicio. Puedes descargar el archivo en al apartado "Ayuda para la tarea". Aquí tienes una visual:

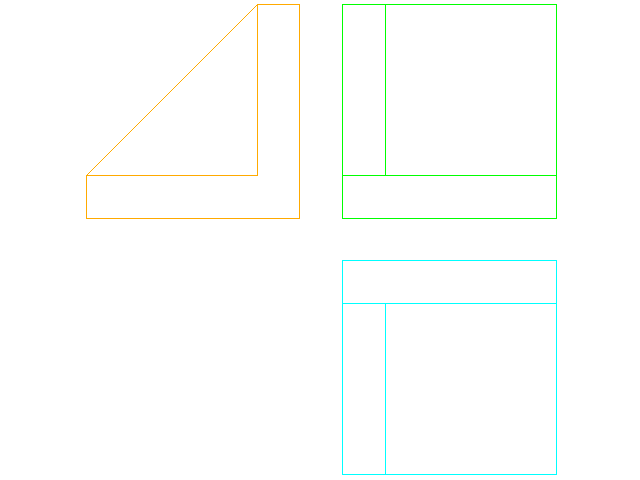

| Estas son las vistas de alzado, planta y perfil de la pieza que tendrás que hacer en isométrico |
|
- Descárgate el archivo y realiza su perspectiva isométrica sin coeficiente de reducción (así tendrás menos complicaciones).
- Para hacer la pieza a mano alzada te facilitamos un documento (que también podrás descargar en el apartado "Ayuda para la tarea").
- Deberás descargarlo e imprimirlo. Para facilitarte la tarea tendrás una plantilla isométrica. Sobre ella irás dibujado la pieza a lápiz. Cuando estés seguro que todo está correcto podrás repasarlo con bolígrafo o rotulador. Recuerda que puedes hacerlo a mano alzada.
- Una vez concluido el dibujo deberás escanearlo o fotografiarlo.
- Crea una carpeta en la que deberás incluir la imagen escaneada o fotografiada del documento que antes imprimiste y el archivo dxf donde hiciste la pieza con Qcad.
- Por último comprime la carpeta nómbrala como ya te explicamos en el apartado "Ayuda para la tarea" y envíasela a tu profesor o profesora.
