3.2. Cono y Pirámide

CONO.

Caballera: cono



Las posiciones que puede ocupar un cono recto de revolución respecto de las caras del triedro pueden ser infinitas.
Como vimos en el cilindro, la perspectiva caballera de una circunferencia únicamente se proyecta en verdadera magnitud, sin deformación, cuando es paralela o está contenida en el plano XOZ, por tanto, nosotros solamente vamos a analizar esta disposición.

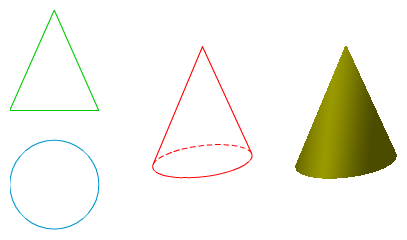

En la imagen izquierda tienes la perspectiva caballera de un cono recto de revolución apoyado en el plano XOY, observa cómo su base es una elipse.



Cono recto de revolución. Su base es paralela al plano XOZ.






PIRÁMIDE.

Pirámide: caballera

Las posiciones que una pirámide regular, considerando su base y su eje, respecto de las caras del triedro, pueden ser infinitas.
Nosotros solamente vamos a analizar aquellas posiciones en las que su base sea paralela a uno de los planos de proyección, y lógicamente su eje será perpendicular a dicho plano. Uno de los lados de la base, como mínimo, será paralelo a uno de los ejes isométricos.
La base puede estar contenida o no en las caras del triedro.

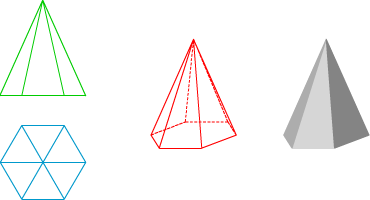

En la imagen izquierda tienes la perspectiva caballera de una pirámide regular, de base hexagonal, apoyada en el plano XOY, con dos lados paralelos al eje X



Pirámide regular de base hexagonal. Su base es paralela al plano XOY.





Icono de iDevice Ejemplo o ejercicio resuelto

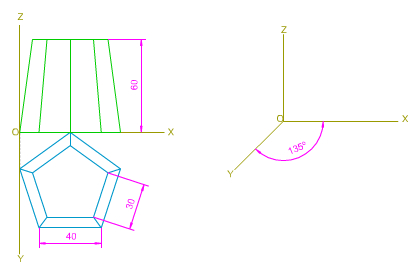

Ejercicio resuelto En la imagen izquierda tienes las vistas diédricas de una pirámide truncada de bases pentagonal, apoyada en el plano XOY por su base mayor, y uno de sus lados paralelo al eje X.
Tienes que dibujar las proyecciones secundarias y directa, determinado su perspectiva caballera.
Para realizar este ejercicio debes tener en cuenta los siguientes datos:
  • Lado del pentágono base inferior: 40 mm.
  • Lado del pentágono base superior: 30 mm.
  • Altura de la pirámide truncada: 60 mm.
  • Ángulo XY = 135º.
  • Coeficiente de reducción = 1/2.
Para realizar este ejercicio debes descargar este documento pdf.
