4.3. Practica lo aprendido

Vamos a practicar el uso de las polilíneas apoyándonos en ellas para dibujar los dobles muros exteriores de la planta alta de una vivienda una vivienda y los rellenos de todas las paredes.

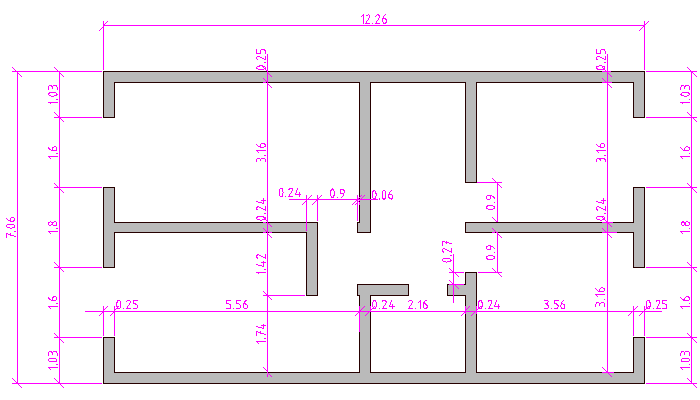

plano de medidas

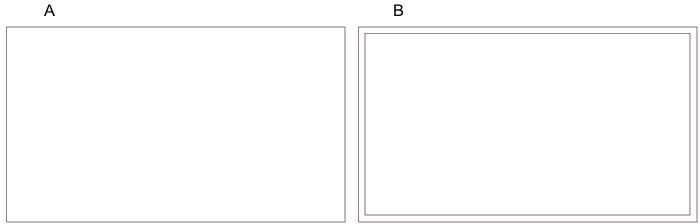

Paso 1: traza el contorno exterior y conviértelo en una polilínea (A); trázale una polilínea equidistante a 25 cm y descompón las polilíneas con la herramienta explosión (B).

paso 1

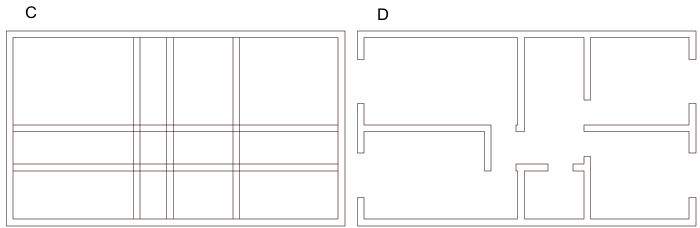

Paso 2: traza paralelas a los contornos interiores usando la herramienta paralela a una distancia y obtén las líneas que formen toda la tabiquería interior (C); recorta las líneas interiores y traza aquellas que termina la tabiquería (D)

paso 2

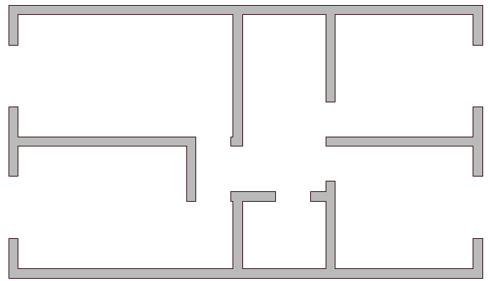

Paso 3: Termina convirtiendo cada uno de los cuatros sectores cerrados de líneas continuas en polilíneas y usa la herramienta de relleno para rellenar cada uno de ellos.

paso 3
