3. Arte final. Rayado y color

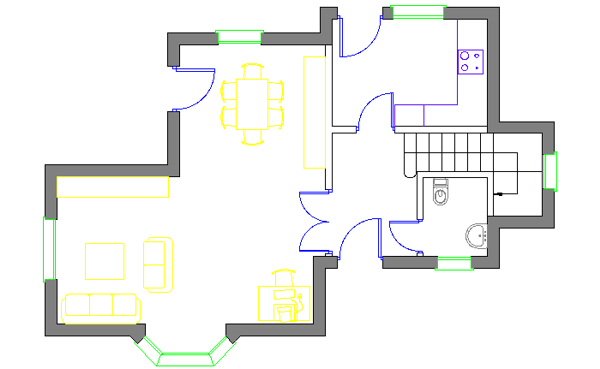

Con las nuevas tecnologías aplicadas al dibujo técnico, se ha facilitado el uso del color en los planos. Originalmente, los diferentes colores aplicados a un plano sólo suponían diferenciar las capas de los planos y, de esta manera, apreciar rápidamente elementos comunes (mobiliario, sanitarios, circuitos eléctricos, etc.), pero los planos finales prácticamente siempre se imprimían en blanco y negro.

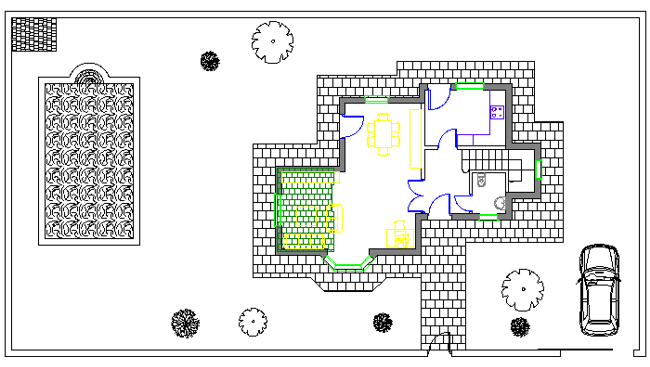

Además, las actuales aplicaciones permiten incluir fácilmente opciones de relleno, como las secciones de los muros que ves arriba, o también acabados de solerías, y otros efectos que puedes observar en la siguiente imagen.
Actividad
Objetivos
Programas más sofisticados como Autocad permiten no sólo realizar rellenos sino que posibilitan dar apariencia realista a los dibujos y obtener imágenes en 3D.
En la imagen inferior, cortesía de planos de casas modernas, tienes la perspectiva de una vivienda sin amueblar (izquierda) y amueblada (derecha).
