2. Acotación

Acotación, normas



Hasta ahora has aprendido a definir una pieza, objeto o figura mediante sus vistas diédricas normalizadas, de una manera clara y precisa.

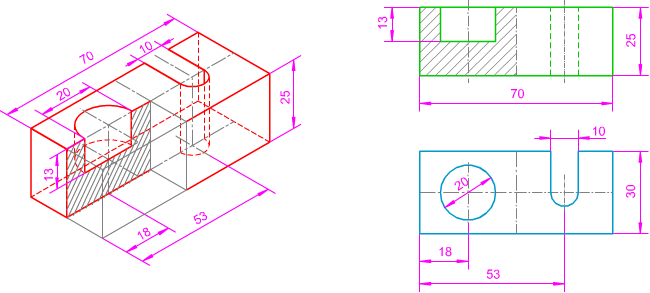

Ahora tenemos que definir sus dimensiones longitudinales y angulares, anotándolas en el dibujo, esto es, su acotación.
Este proceso conlleva un estudio y práctica complejo, ya que en él intervienen múltiples factores, normas, símbolos y métodos de acotación.
En este primer curso desarrollaremos las primeras normas sobre acotación, dejando para el siguiente curso la ampliación de este tema.

En este apartado no vamos a desarrollar el proceso de acotación (esto se analizará en el siguiente), solamente estudiaremos las normas por las que se rige dicho método, es decir, verificaremos, mediante la observación y el análisis, si los elementos que se han descrito en el apartado anterior están correctamente dispuestos.
