3.2. Respectos de la LT

Planos paralelos a la LT

Sus trazas son paralelas a la LT. Para diferenciarlos de los planos paralelos a los planos bisectores, estos planos deben formar un ángulo distinto de 45º con los planos de proyección.

Pasan por tres cuadrantes: 2º 1º 4º, 2º 3 4º, 1º 2º 3º, 1º 4º 3º.

En la animación inferior vamos a analizar un plano que pasa por el 2º, 1º y 4º cuadrantes.




DT1 U3 T3 Apdo. 3.2: Paralelos a Línea de Tierra

Vídeo de Departamento DIBUJO IEDA alojado en Youtube

Planos que pasan por la LT

Contienen a la LT, por tanto, sus trazas coinciden con dicha línea. Para diferenciarlos de los planos bisectores, estos planos deben formar un ángulo distinto de 45º con los planos de proyección.




DT1 U3 T3 Apdo. 3.2: Planos que pasan por la Línea de Tierra

Vídeo de Departamento DIBUJO IEDA alojado en Youtube

Caso práctico

Alfabeto del plano

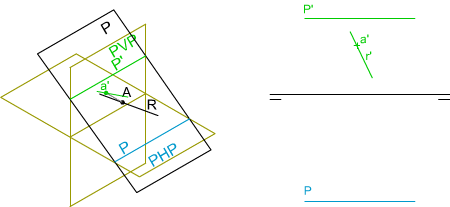

En la imagen superior tienes las proyecciones diédricas de las trazas del plano P, y la proyección vertical de la recta R y el punto A, contenidos en dicho plano; determina la proyecciones horizontales r y a.

Para realizar este ejercicio debes descargar este documento pdf.
