1.3. Líneas

Las líneas empleadas en dibujo técnico, en planos acabados a tinta, se diferencian por su grosor y trazado. Sus características se recogen en la norma UNE 1-032-82.

En la animación inferior puedes ver los tipos de líneas y sus aplicaciones generales



El grosor de las líneas depende del tamaño del dibujo. La gradación de grosores normalizados viene dada en milímetros, según la siguiente escala: 0,18 - 0,25 - 0,35 - 0,5 - 0,7 - 1 - 1,4 - 2.

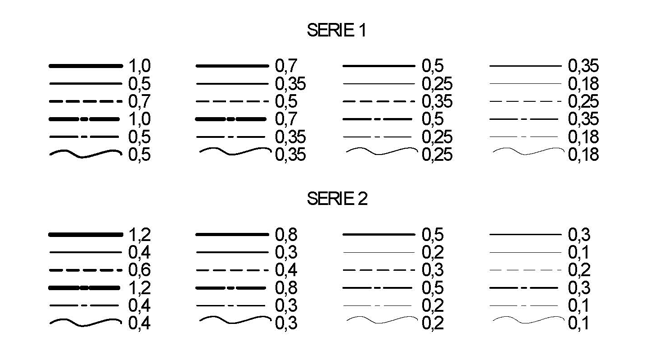

En la imagen inferior tienes los distintos grosores para los tipos de línea de las serie 1 y 2.







Actividad

En caso de coincidencia tienen prioridad:
  • Los contornos y aristas vistas sobre las aristas ocultas.
  • Las aristas ocultas sobre las trazas de plano de corte.
  • Las trazas de corte respecto de los ejes de revolución y simetría.

Objetivos

Cuando se realiza un dibujo a lápiz hay que tener en cuenta que se aplican los tipos, designación y aplicaciones de la tabla anterior, pero los grosores son reemplazados por distintas calidades de línea:
  • Trazo con lápiz duro 2H, para líneas auxiliares, ejes, acotación, rayado, etc.
  • Trazo con lápiz blando 2B (ó HB) para líneas de resultado, contornos vistos, aristas ocultas.
