1.1. A cada dibujo su papel
El papel es una hoja o lámina, hecha de pasta de fibras vegetales. Ha sido el soporte perfecto para la realización del dibujo técnico hasta la aparición de los soportes informáticos.
Se presenta en rollos o en pliegos, llamados también formatos (cortados a distintos tamaños) y con espesores que varían según su gramaje.
Las distintas clases de papel se clasifican en Dibujo Técnico según su aplicación en dos grandes grupos: papel opaco y papel transparente.
| CLASE | CARACTERÍSTICAS |
USO FRECUENTE |
TIPO |
| OPACO | Generalmente blanco, satinado y brillante. Permite el borrado y la aplicación de tintas y colores. | Dibujos que no van a ser reproducidos por transparencias. | Papel de embalar, Canson, Ingres, básico, cartulina, cartón pluma, milimetrado, isométrico, etc. |
| TRANSPARENTE |
De color gris claro o azulado, fuerte y poco o nada aceitado. Permite ver a su través el dibujo a lápiz colocado debajo u otros papeles transparentes (capas), además debe admitir el borrado, la tinta y los colores. |
Calcado de dibujos a tinta. Diapositivas. Presentaciones. Planos topográficos. |
Papel vegetal, sulfurado, papel pergamino |
Importante
Generalmente en Dibujo Técnico se emplea papel blanco para dibujar a lápiz y papel vegetal para calcar a tinta.
Como se mencionó anteriormente, el papel de dibujo técnico puede tener distintos formatos, y aunque esto se estudiará a fondo más adelante, ahora nos ocuparemos de escoger el tamaño de papel en función del dibujo que queramos realizar, para que este quepa y se pueda comprender con facilidad.

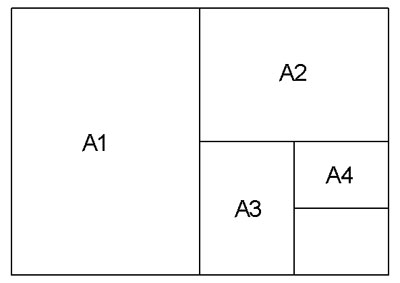

En Dibujo técnico, generalmente, se usa la serie A, que parte de un formato base llamado A0, su superficie es igual a 1 m2, y la relación de sus lados equivale a la raíz cuadrada de 2.
Partiendo del formato A0 se calcula el resto, de tal manera que el siguiente será la mitad del otro.
 |
NOMBRE | DIMENSIONES |
| A0 | 841 x 1189 | |
| A1 | 594 x 841 | |
| A2 | 420 x 594 | |
| A3 | 297 x 420 | |
| A4 | 210 x 297 |
Para saber más
Enlace en el que encontrarás múltiples tipos de papel y su uso: la bitácora del papel
Comprueba lo aprendido
Retroalimentación
Verdadero
La superficie de un formato A4 es la cuarta parte de un formato A2Retroalimentación
Falso
La serie A comienza con el A0 cuyas medidas son
Retroalimentación
Verdadero
La serie DIN de papel nació en Alemania en 1922. De ahí su nombre más común por las siglas de Deutsches Institut für Normung (Instituto de Normalización Alemán). Posteriormente esta serie pasó a la normalización del ISO.
Retroalimentación
Falso
El folio estandarizado mide 210 x 297 y es un A4
