3.2. Hipocicloide





En la hipocicloide la ruleta y la directriz son curvas tangentes interiores, por tanto, para su trazado debemos repasar los contenidos y procedimientos sobre este tipo de tangencias.
Como ocurre con la cicloide y la epicicloide, la hipocicloide puede ser de tres tipos: normal , acortada y alargada.

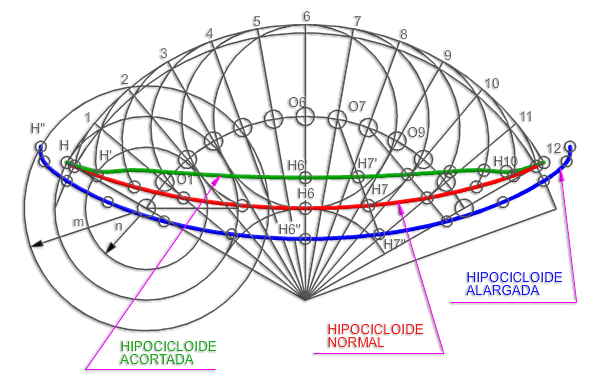

En la imagen superior puedes ver las tres clases de hipocicloides.

Actividad

Para la notación de los puntos de las Hipocicloides que vamos a determinar usaremos la letra H, quedando de la siguiente manera:
  • Normal: C.
  • Acortada: C'
  • Alargada: C''.

TRAZADO.



  • Normal.
    En la siguiente animación puedes ver cómo se traza una hipocicloide normal, como los diámetros de la ruleta y la directriz están en proporción a 1/3 esta última resuelta ser un arco de 120º.




DT2 U1 T4 Apdo. 3.2: hipocicloide normal

Video del Departamento DIBUJO IEDA alojado en Youtube
  • Acortada.
    Para poder dibujarla debemos partir de la disposición de los puntos de una hipocicloide normal, no tienes que trazar la curva, la distancia que se recorta puede ser cualquiera, para facilitar el trazado te recomendamos que uses una magnitud de fácil manejo.
    En la animación inferior te mostramos el trazado de una hipocicloide acortada, lógicamente hemos omitido parte del trazado de la normal.
    Puedes comparar este tipo de hipocicloide con la normal que aparece representada por debajo de la acortada.




DT2 U1 T4 Apdo. 3.2: hipocicloide acortada

Video del Departamento DIBUJO IEDA alojado en Youtube



  • Alargada.
    Como en el caso anterior, en el trazado de este tipo de curvas es preciso situar los puntos de una hipocicloide normal y determinar la magnitud de alargue del radio de la ruleta, de manera que te permita un dibujo cómodo.
    En la siguiente animación puedes ver su trazado, en este caso también hemos suprimido parte del trazado de la normal.
    La hipocicloide normal aparece representada por encima de la alargada.




DT2 U1 T4 Apdo. 3.2: hipocicloide alargada

Video del Departamento DIBUJO IEDA alojado en Youtube



Pre-conocimiento

En el siguiente vídeo te mostramos el movimiento de un cigüeñal y sus correspondientes pistones, observa cómo su trayectoria está basada en una hipocicloide.



Caso de estudio

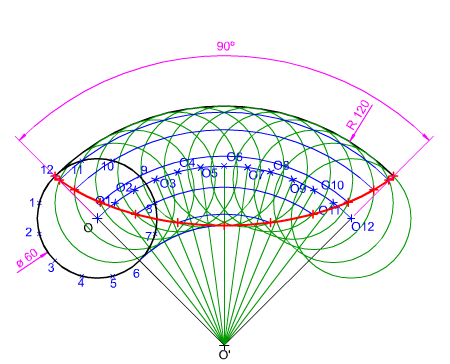

  En la imagen de la izquierda puedes ver cómo se ha dibujado una hipocicloide normal.
Te pedimos que traces dicha curva cíclica, determinado doce (12) puntos, con los siguientes datos:
  • Radio de la ruleta = 30 mm.
  • Radio de la directriz = 120 mm.
Para realizar este ejercicio debes repasar los contenidos y procedimientos necesarios para calcular el ángulo del arco directriz y dividirlo en partes iguales.
Material necesario:
  • Lápiz blando y duro.
  • Compás.
  • Plantilla de dibujo (escuadra y cartabón).
  • Hojas para realizar trazados de prueba.
Para realizar este ejercicio debes descargar este documento pdf.
