DT2- Tema 4.4: Desarrollos
4.1. Poliedros
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso de estudio
|
|
| En la imagen superior te mostramos el desarrollo de un tetraedro, apoyado por una de sus caras en el PHP, seccionado por un plano oblicuo.
Para su dibujo conocemos las proyecciones diédricas del poliedro y las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines el desarrollo de la sección producida por el plano P sobre el tetraedro. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico
|
|

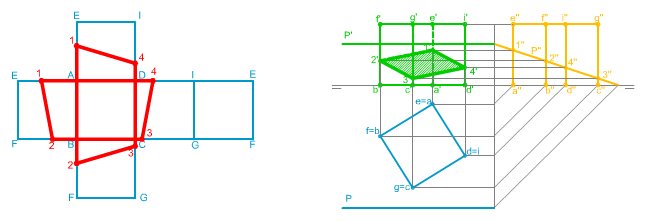

| En la imagen superior puedes ver cómo se ha determinado el desarrollo de un hexaedro, apoyado por una de sus caras en el PHP, seccionado por un plano paralelo a la LT.
Para su dibujo conocemos las proyecciones diédricas del poliedro y las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines el desarrollo de la sección producida por el plano P sobre el hexaedro. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
