4.3. Polígonos

SEMEJANZA.

Ejercicio resuelto.
Vamos a construir un octógono regular empleando, entre otras, las siguientes herramientas: línea vertical, polígono centro vértice, menú medir distancia punto a punto y escalar.


DT2 U1 T1 Apdo 4.3: Qcad octógono

Video del Departamento de DIBUJO IEDA alojado en Youtube



    Actividad.

    En un formato como el usado en las actividades anteriores completarás la siguiente actividad:

    1. Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

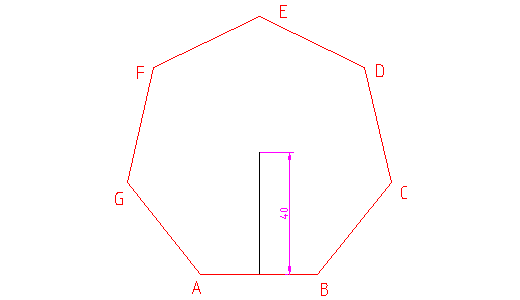

    2. Dibujar por semejanza un heptágono del que conocemos la apotema.
    3. Acota el romboide resultante.

    Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.

    Ayuda

    Para conseguir dibujar la base perfectamente horizontal puedes seguir los siguientes pasos:

    1. Traza la apotema.
    2. A partir de ella dibuja dos líneas oblicuas, de longitudes arbitrarias, con ángulos (180/7) y (-180/7). La suma de los dos ángulos es 360/7 que es el ángulo entre dos radios consecutivos del heptágono.
    3. Con estas líneas auxiliares traza el heptágono sobre el que, a continuación, aplicarás la semejanza.
