4.2. Superficies Radiadas

Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:

Caso de estudio

Ejercicio Resuelto

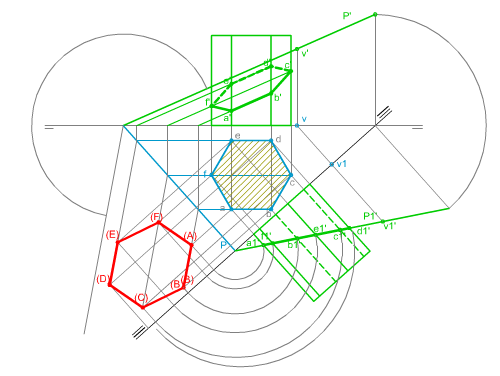

En la imagen superior te mostramos las proyecciones diédricas de un prisma regular de base hexagonal, apoyado por una de sus bases en el PHP, seccionado por un plano oblicuo.

Para su dibujo conocemos las proyecciones diédricas del prisma y las trazas del plano P.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas de dicha sección y su verdadera magnitud.


Para realizar este ejercicio debes descargar este archivo dxf.

Caso práctico

Ejercicio Resuelto

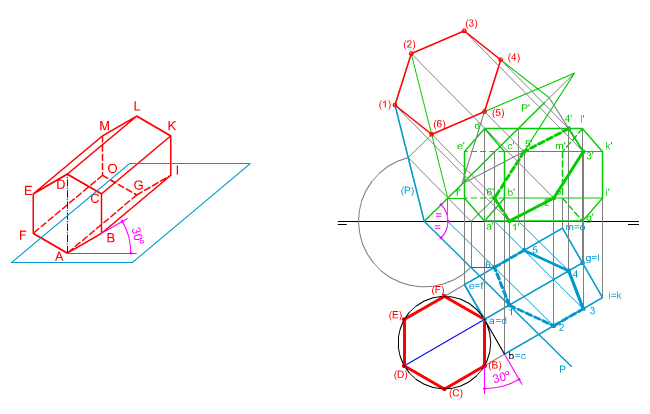

En la imagen superior puedes ver las proyecciones diédricas de un prisma regular de base hexagonal, apoyado por una de sus aristas laterales (AG) en el PHP (perspectiva caballera), seccionado por un plano perpendicular al primer plano bisector.

Para su dibujo conocemos la proyección horizontal de la arista AG y la traza horizontal del plano P.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas de dicha sección y su verdadera magnitud.


Para realizar este ejercicio debes descargar este archivo dxf.
