10.1. Ubicación de la biblioteca

En Qcad existen unos contenedores de bloques que permiten ser compartidos desde cualquier fichero que comencemos. Estos bloques se encuentran en la carpeta que denominan library (Biblioteca).

La biblioteca qcad

Para ver el examinador de la biblioteca debes acceder a través del menú:

Ver > Barras de herramientas > Examinador de bibliotecas



Puedes ver en la imagen cómo el examinador de la biblioteca muestra una estructura de directorios. Al seleccionar una de las carpetas, en la ventana inferior se pueden visualizar los bloques contenidos en ella.

En principio, a modo de ejemplo, Qcad tiene los elementos que puedes ver en la imagen, aunque es fácil descargar de forma gratuita multitud de bloques desde diversas webs que las ofrecen. Bajarás preferentemente las versiones con extensión dxf, que es el formato usado por los ficheros en nuestra aplicación, aunque como verás más adelante, existen posibilidades de hacer conversiones entre formatos.

También puedes crear tus bloques personales y agruparlos en carpetas organizadas.

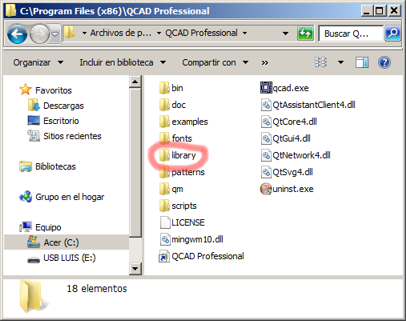

ubicación de a biblioteca en windows

Para localizar la carpeta contenedora de la biblioteca buscarás en la carpeta de instalación de Qcad.

Allí está localizada la carpeta library que es donde se ubican los bloques.

Las carpetas que creemos dentro de library aparecerán como nuevas carpetas en el directorio del examinador de bibliotecas.

Cada vez que hagas modificaciones en esta carpeta (crear carpetas nuevas, incluir bloques, cambiar nombres,...), será necesario salir de la aplicación (si ésta estuviese abierta) y volver a abrirla para ver la nueva estructura.
