2.1. El punto

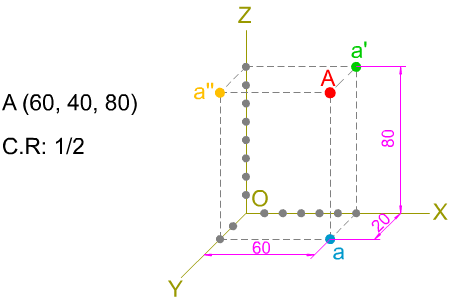

La posición de un punto en la perspectiva caballera queda fijada por sus coordenadas, respecto de los ejes axonométricos X, Y, Z.
Como en toda axonometría, al realizar la representación de cualquier punto siempre obtenemos cuatro proyecciones: tres secundarias y una directa. La única diferencia es que en este caso solamente se reduce una coordenada: la que corresponde al eje Y.
Como en los temas anteriores, vamos a considerar al punto situado en el primer triedro.

Representación de un punto dadas sus coordenadas.

Como en isométrico, podemos determinar las proyecciones de un punto a partir de sus coordenadas X, Y, Z; pero hay que tener en cuenta que en caballera se debe aplicar coeficiente de reducción en el eje Y.

En la siguiente animación puedes ver cómo se determinan las proyecciones de un punto, dadas sus coordenadas.






Icono IDevice

Actividad

La coordenada correspondiente al eje Y siempre se verá afectada por un coeficiente de reducción.

Icono de iDevice Ejemplo o ejercicio resuelto

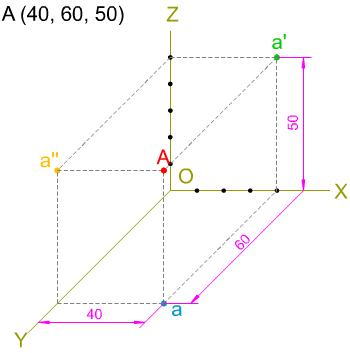

Ejercicio resueltoEn la imagen izquierda tienes la perspectiva caballera, a escala natural (1:1) de las proyecciones secundarias y directa de un punto A, dadas sus coordenadas X, Y, Z (40, 60, 50); tienes que dibujar la perspectiva caballera de las proyecciones de dicho punto según los siguientes coeficientes de reducción: 1/2, 2/3 y 3/4.
Para realizar este ejercicio debes descargar este documento pdf.
