2. Dibujo isométrico

Dibujo isométrico



Recuerda que cuando realizamos un dibujo isométrico no se aplica el coeficiente de reducción (0,816) y que además la proyección de la circunferencia y sus arcos, que en realidad es una elipse, nosotros la construimos mediante el método del óvalo isométrico.

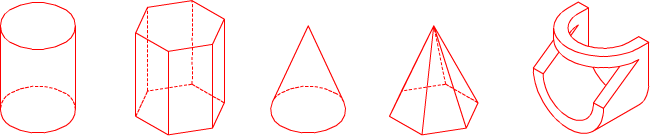

En la imagen superior tienes un ejemplo de dibujo isométrico de superficies radiadas y de un sólido o cuerpo.

Icono IDevice

Actividad

Para el desarrollo de este apartado es conveniente que repases el tema 2 de esta unidad didáctica.
