2.2. Sistemas de representación

alzado y perspectiva de edificios

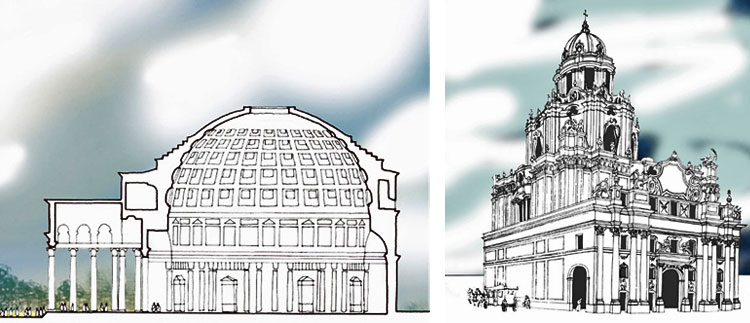

Representación de edificios mediante la vista frontal y la perspectiva axonométrica (banco de imágenes del Instituto de Tecnologías Educativas, ITE, del Ministerio de Educación de España).

Icono IDevice

Importante

Un sistema de representación es un modo ordenado de dar a conocer las formas geométricas (bidimensionales o tridimensionales) en un plano bidimensional.

Un sistema de representación descriptivo es el conjunto de normas que hay que usar para dibujar una imagen de un objeto sobre un plano (proyección).

Los distintos sistemas de representación se basan en las distintas maneras de proyectar:

  • Proyección cónica o central: sistema cónico.
  • Proyección cilíndrica (ortogonal u oblicua): sistema de planos acotados, sistema diédrico y sistema axonométrico.
Icono IDevice

Importante

Todo sistema de representación debe ser reversible, es decir, que a partir de las proyecciones de una forma ha de ser posible reconstruirla, así como relacionar entre sí sus tres dimensiones.

Dependiendo de la proyección creada los sistemas de representación se clasifican en dos grupos:

  • Sistemas de medida: cuando el objeto proyectado reproduce una imagen del mismo con sus dimensiones en verdadera magnitud (sistema de planos acotados y diédrico).
  • Sistemas perspectivos: cuando la proyección no muestra las dimensiones del objeto en verdadera magnitud (sistemas axonométrico y cónico).



Dependiendo del tipo de proyección empleado, cada sistema de representación tendrá unas determinadas características:








Icono IDevice

Pre-conocimiento

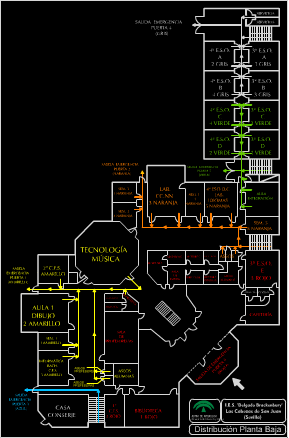

Plano de emergencia de un IESComo ejemplo de descripción objetiva, obtenida mediante un sistema de medidas, en la imagen izquierda tienes la planta baja del plano de emergencia del IES "Delgado Brackembury" de las Cabezas de San Juan (Sevilla) realizado por el departamento de dibujo y los alumnos de dibujo técnico de 2º bachillerato, mediante el empleo de un programa DAO.

Si quieres verlo con más detalle puedes descargarte este documento pdf, debes activar algunas capas para visualizar todos los detalles.


Icono de IDevice de pregunta AV - Pregunta de Elección Múltiple
Los sistemas de planos acotados y diédrico están basados en la proyección....
Cilíndrica oblicua
Cónica
Cilíndrica ortogonal
