2. La geometría descriptiva



Plano de una iglesia



El ser humano ha tenido siempre la necesidad de dibujar, sobre un plano, sus proyectos constructivos; de manera que pudiera efectuar mediciones y establecer correspondencias entre los distintos elementos y que además le sirvieran como medio de comunicación.
La ciencia que resuelve esta necesidad se denomina geometría descriptiva, geometría constructiva o sistemas de representación.

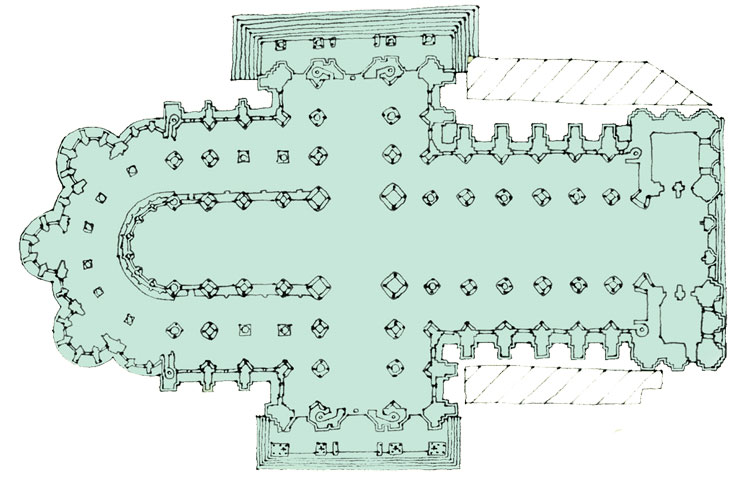

En la imagen superior tienes un plano que representa la planta de una iglesia (imagen banco de imágenes del Instituto de Tecnologías Educativas (ITE) del Ministerio de Educación de España).

La representación de cualquier forma tridimensional del espacio en una superficie plana, se resuelve mediante la proyección en el plano de los elementos de dicha forma. para ello debemos escoger la posición y el tipo de proyección adecuados, de esta manera, se obtienen imágenes planas que representan, de manera adecuada, los cuerpos tridimensionales, adaptándose a la finalidad concreta del dibujo.

La geometría descriptiva es la ciencia que permite que podamos plasmar sobre un papel o cualquier superficie plana, como el monitor de un ordenador, un dibujo bidimensional, reduciendo, de forma rigurosa, el espacio tridimensional en un trazado plano bidimensional.

Icono IDevice

Importante

La geometría descriptiva, heredera de la geometría métrica y de las técnicas artísticas, se ocupa de los diversos sistemas de representación.
