3. Oblicua

Proyección Oblicua, poliedros y superficies regladas

En este aparatado, como en el anterior, solamente analizaremos cómo se obtiene la perspectiva cónica del Tetraedro, Hexaedro y Octaedro; además de pirámides y prismas regulares.

Recordemos que este tipo de perspectiva permite seleccionar el ángulo que formará el objeto o figura respecto del plano del cuadro y del observador, de tal modo que este pueda visualizar una parte de dicha figura de manera más detallada.

Para simplificar la disposición del objeto lo podemos inscribir en un paralelepípedo, cuyas caras formarán, normalmente, 30º y 60º respecto del plano del cuadro.

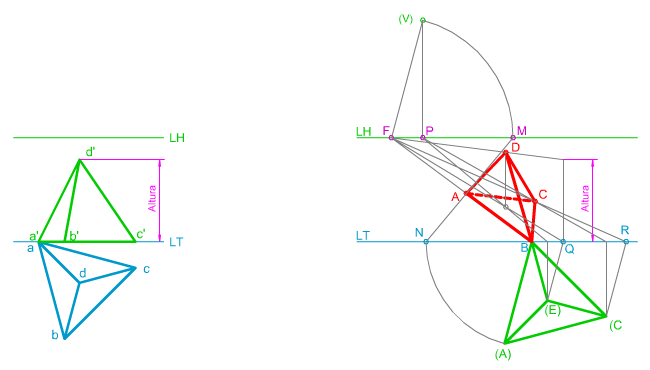

En la imagen superior puedes ver cómo se ha trazado la perspectiva cónica oblicua de un Tetraedro apoyado por una de sus caras en el Plano Geometral con todas aristas bases dispuestas de manera oblicua respecto de la Línea de Tierra, estando uno de sus vértices situado en el Plano del Cuadro.
