3.2. Cuadriláteros

RECTÁNGULO EQUIVALENTE A UN TRIÁNGULO

Ejercicio resuelto

Veamos en el siguiente ejercicio resuelto cómo trazar un rectángulo equivalente a un triángulo obtusángulo (dispuesto en diferente posición a la que tradicionalmente se ve en los ejercicios).


DT2 U1 T2 Apdo. 4.2: rectángulo equivalente a un triángulo en Qcad

Video del Departamento de DIBUJO IEDA alojado en Youtube

Actividad

En un formato A4, que completarás con la información adecuada, realiza la actividad siguiente:

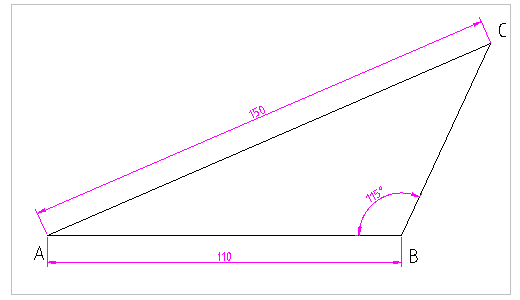

  • Dibujar un rectángulo A'B'C'D' equivalente al triángulo ABC de la figura.
  • Acota el rectángulo hallado y comprueba con la herramienta de medida que las superficies son equivalentes.

actividad 3

EQUIVALENCIA ENTRE RECTÁNGULO Y CUADRADO

Ejercicio resuelto

Has visto este ejercicio resuelto en el punto 3.2 de este tema. Vas a ver cómo se puede resolver de forma muy rápida usando la introducción de fórmulas en QCad. Para ello debemos recordar que la media proporcional de dos segmentos a y b se calculaba matemáticamente como ves a continuación:

media proporcional


DT2 U1 T2 Apdo. 4.2: cuadrado equivalente a un rectángulo en Qcad

Video del Departamento de DIBUJO IEDA alojado en Youtube

Actividad

En un formato A4, que completarás con la información adecuada, realiza la actividad siguiente:

  • Dibujar dos cuadrados dados por sus áreas: 3500 mm2 y 4250 mm2.
  • Dibuja un cuadrado equivalente a los cuadrados anteriores.
  • Usa para ello las posibilidades de introducción de fórmulas en QCad.
  • RECUERDA: el lado de un cuadrado es igual a la raíz cuadrada de su superficie.
