3.1 Capas

Conforme los dibujos se nos vayan complicando, será necesario el uso de diversas herramientas de ayuda de las que disponen los programas de diseño asistido. Entre estas herramientas cabe destacar la de Capas.

Las capas en una aplicación de diseño asistido nos permitirán organizar nuestros trazados por tipos de líneas, por grupos de trazados similares, o por cualquier otro tipo de organización que creamos conveniente según el trabajo que estemos desarrollando.

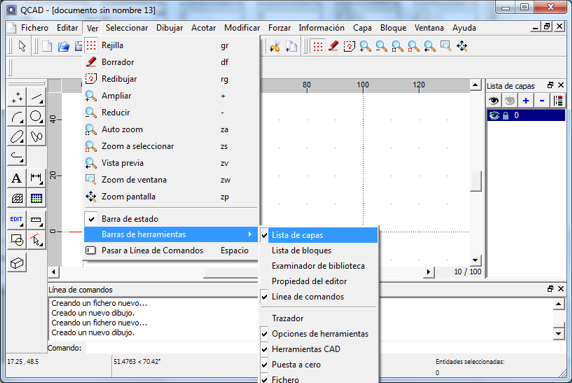

En la interfaz por defecto, como ya viste en el tema 1, aparece a la izquierda la ventana de capas. Si la cierras, para volver a mostrarla deberás acceder al menú Ver > Barras de herramientas > Lista de capas.



Capas en QCad



En los siguientes vídeos  puedes ver cómo crear capas nuevas, borrar existentes,  cambiar sus características u ocultar dicha  capas. La capa 0, que siempre hay por defecto, no puede ser borrada, aunque puedes definir sus características como en cualquier otra.

1. Crear una capa


DT1 U1 T3 Apdo. 5.1: Capas en QCAD 1
Video del Departamento de DIBUJO IEDA alojado en Youtube

2. Modificar propiedades de una capa


DT1 U1 T3 Apdo. 5.1: Capas en QCAD 2
Video del Departamento de DIBUJO IEDA alojado en Youtube

3. Borrado de una capa


DT1 U1 T3 Apdo. 5.1: Capas en QCAD 3
Video del Departamento de DIBUJO IEDA alojado en Youtube

4. Ver/ocultar entidades de una capa


DT1 U1 T3 Apdo. 5.1: Capas en QCAD 4
Video del Departamento de DIBUJO IEDA alojado en Youtube
