6.2. Giros

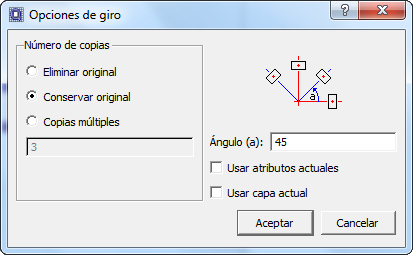

Opciones de giro en QCad

La herramienta de giro de entidades botón girar de qcadcon Qcad te permite hacer un giro de una o varias entidades dibujadas estableciendo el centro y el ángulo de giro.

En la ventana de opciones podrás elegir entre eliminar las entidades originales, conservarlas o realizar copias múltiples. En este caso, cada una girará el ángulo indicado respecto a la copia anterior.

Para indicar el ángulo tendrás presente que los números positivos indican un giro antihorario (contrario al giro de las agujas del reloj).

Comprueba el funcionamiento de esta herramienta en el siguiente vídeo:


DT1 U2 T2 Apdo. 4.2: QCAD, giros
Video del Departamento de DIBUJO IEDA alojado en Youtube
