4.4. Modificar un rayado

Una vez finalizada la operación de rayado puedes proceder a realizar cualquier modificación en el mismo sin tener que rehacer el rayado. Para ello necesitarás tener activa la ventana de Propiedad del editor (recuerda que se encuentra en: Ver > Barras de herramientas > Propiedad del editor).

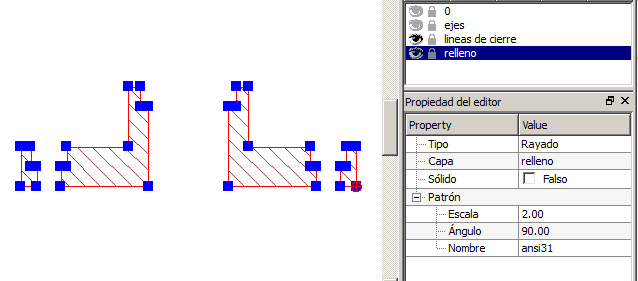

propiedades del rayado



En la imagen anterior puedes observar que con el rayado seleccionado, la ventana de propiedades nos muestra todas las características de éste:

Tipo: no modificable.

Capa: podemos cambiar la capa en la que está ubicado el rayado.

Sólido: si marcamos la casilla cambiará a verdadero (true) y el patrón de rayado pasará a ser un relleno sólido.

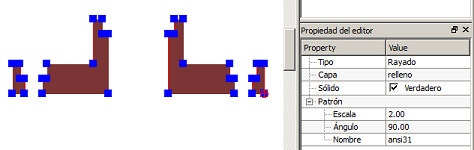

Relleno activado



Las opciones de Escala y Ángulo permiten modificar estas características y reajustarlas viendo el resultado directamente en el dibujo.

La opción Nombre permite cambiar el patrón seleccionado por otro diferente.



Icono IDevice

Objetivos

¿Puedo hacer modificaciones en un rayado y no en todos?

Sí es posible hacer modificaciones en un sola de las zonas rayadas, aunque para ello tendrás que haber rayado las diferentes zonas de forma independiente y no seleccionándolas todas al mismo tiempo.
