Los sistemas de representación (I): Sistema diédrico. Posiciones relativas. Distancias

Intersección

Dos planos, como superficies ilimitadas, pueden tener dos posiciones entre sí: o son paralelos o se cortan, en este segundo caso, pueden ser oblicuos o perpendiculares.
Estas posiciones relativas las estudiaremos, concretándolas mediante sus proyecciones diédricas.

Casi todas las piezas que hemos analizado hasta ahora, y las que estudiaremos en unidades didácticas siguientes, se generan por la intersección de planos: las caras y aristas son el resultado del corte de un plano sobre una superficie.

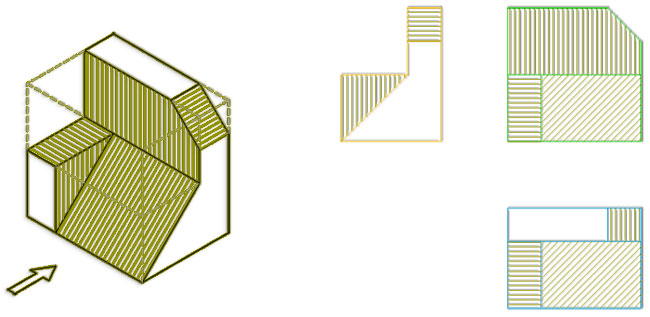

En la imagen superior tienes un ejemplo de una pieza, en perspectiva isométrica por su perfil derecho, generada por secciones producidas por planos de perfil, paralelos a la LT, de canto, frontales y horizontales sobre las caras de dicha pieza.

En los siguientes apartados analizaremos las posiciones relativas entre los elementos fundamentales (punto, recta y plano), y aplicaremos nuevos procedimientos para la resolución de varios problemas.

Icono IDevice

Actividad

Debes repasar el alfabeto de la recta y el plano.
