2.1. Por dos cuadrantes

Nota:

Si una recta tiene una sola traza nos indica que pasa por dos cuadrantes como máximo.

Recta Horizontal.

Recordemos que una recta horizontal es oblicua al PVP y paralela al PHP, por tanto, solamente tiene traza vertical.
Este tipo de recta pasa por dos cuadrantes:

  • Primero y segundo.

En la siguiente animación puedes ver cómo se determinan las proyecciones de una recta horizontal, sus trazas y los cuadrantes por los que pasa.
Observa las proyecciones del punto A, su cota y alejamiento es el mismo, por tanto, dicho punto está situado en el segundo plano bisector, lo que nos indica que la intersección de la recta R con dicho plano.


DT2 U3 T3 Apdo. 2.1: trazas y cuadrantes de una recta horizontal

Video de Departamento DIBUJO IEDA alojado en Youtube

Recta Frontal.

Al contrario de la recta horizontal, la frontal es oblicua al PHP y paralela al PVP, por tanto, solamente tiene traza horizontal.
Este tipo de recta pasa por dos cuadrantes:

  • Primero y cuarto.

En la animación inferior te mostramos cómo se determinan las proyecciones de una recta frontal, sus trazas y los cuadrantes por los que pasa.
Como en la animación anterior hemos determinado el punto intersección A de la recta R con el segundo plano bisector, esta vez en el cuarto cuadrante.


DDT2 U3 T3 Apdo. 2.1: trazas y cuadrantes de una recta frontal

Video de Departamento de DIBUJO IEDA alojado en Youtube



Objetivos

Recta que pasa por la LT

La recta que pasa por la línea de tierra es un caso particular de recta oblicua que pertenece solamente a dos cuadrantes; como sus trazas se encuentran en dicha línea esta tipo de rectas pasan por el primer y tercer cuadrante o por el segundo y cuarto.

En la imagen superior te mostramos las proyecciones diédricas y la perspectiva caballera de una recta M que pasa por el primer y tercer cuadrante.




Pregunta de Elección Múltiple

Pregunta

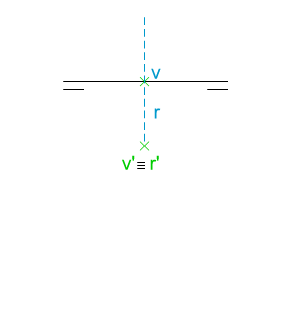

En la imagen izquierda te mostramos las proyecciones diédricas de la recta R.
Te pedimos que nos digas qué tipo de recta es y los cuadrantes por los que pasa.

Para ello escoge la opción que tú creas más adeucada.

Sugerencia

Observa la traza de dicha recta

Respuestas

Recta vertical, pasa por el segundo y tercer cuadrante.

Recta de punta, pasa por el tercer y cuarto cuadrante

Recta de perfil, pasa por el segundo, tercer y cuarto cuadrante.

Retroalimentación
