4.2. Planos

Actividad

Debes repasar los conceptos y procedimientos sobre pertenencia de un punto a un plano y vista auxiliar de perfil.

Caso práctico

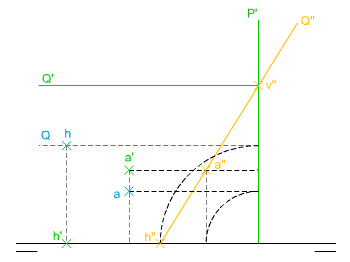

En la imagen izquierda puedes ver cómo se ha determinado la traza vertical de un plano paralelo a la LT, dada su traza horizontal y las proyecciones diédricas de uno de los puntos que pertenecen a dicho plano, mediante un plano auxiliar de perfil.

Te pedimos que mediante la aplicación QCAD realices los trazados correspondientes para resolver este ejercicio.

Para realizar este ejercicio debes descargar este archivo dxf.
