3.2. Intersecciones

Nota:

Las posiciones de una recta en los cuatro cuadrantes nos permite poder determinar la intersección entre planos, un plano y los bisectores, etc..

Determinar la recta intersección de un plano con el segundo plano bisector.

En el apartado 2.1 determinamos la intersección de una recta horizontal y frontal con el segundo plano bisector (segundo y cuarto cuadrante respectivamente).
Para poder determinar la intersección de un plano con el segundo plano bisector solamente tenemos que obtener los puntos de contacto de dos de sus rectas con dicho plano. Para simplificar el proceso y el trazado generalmente se usan rectas notables, como en el apartado 2.1.

En la animación inferior puedes ver cómo se ha obtenido la recta M intersección entre el plano dado P y el segundo plano bisector, para ello hemos empleado dos rectas notables de dicho plano oblicuo:

  • Horizontal R = punto A.
  • Frontal S = punto B.




DT2 U3 T3 Apdo. 3.2: plano corta a segundo bisector

Video de Departamento DIBUJO IEDA alojado en Youtube

Caso práctico

Ejercicio Resuelto

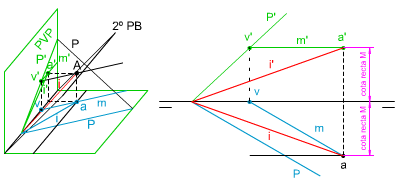

En la imagen izquierda puedes ver cómo se ha determinado la recta intersección de un plano oblicuo con el primer plano bisector.

Te pedimos que dibujes las proyecciones de dicha recta intersección I.

Para realizar este ejercicio debes descargar este documento pdf.
