1. Generalidades



Generalidades

Como ocurría con los ejes en los giros, cuando efectuamos un cambio de plano la perpendicularidad entre este y el otro plano de proyección debe permanecer.
Así pues, una de las proyecciones no varía y la otra se verá modificada dependiendo de la nueva situación del plano de proyección modificado; por tanto, su cota o alejamiento también cambiará.

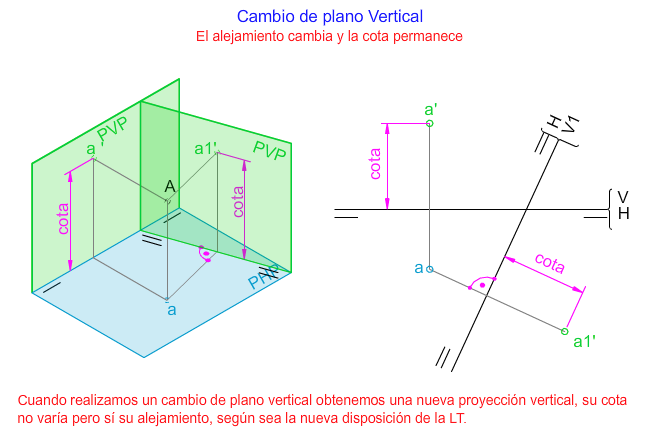

En la ilustración superior puedes ver cómo queda representado un punto dado A según un cambio de plano vertical; observa la nueva proyección vertical a1', su cota no varía.




Notaciones.

Como ocurre en los abatimientos y giros, en los cambios de planos tenemos que adoptar un sistema de signos que nos permita representar las nuevas proyecciones obtenidas, así como señalar el plano que modificamos:

  • Las proyecciones las representaremos acompañadas de un número empezando por el 1.
  • El cambio de plano vendrá determinado por una nueva línea de tierra diferenciada de la original mediante dos líneas paralelas a los extremos, en vez de una sola, además se le añade a la derecha las letras V y H acompañada de un número correspondiente al cambio efectuado; por ejemplo, si realizamos un cambio de plano vertical la letra en la nueva LT que cambia es la V a la que se le agrega un 1.



Cambio de plano y proyecciones.

En el siguiente video te mostramos cómo quedan representadas las nuevas proyecciones de un punto dado A según varios tipos de cambios de plano.

Observa las nuevas LT, se le van añadiendo líneas paralelas en cada cambio de plano.




Cambio de Plano en Sistema Diédrico (Introducción).

Video de PDD Profesor de Dibujo alojado en Youtube



Tipos de cambio de plano.

Como los planos de proyección siempre deben permanecer perpendiculares entre sí solamente podemos efectuar dos tipos de cambios de planos: vertical y horizontal.

En las siguientes imágenes te mostramos cómo se efectúan estos cambios de planos y sus notaciones:

  • Cambio de planos horizontal:

Se mantiene el alejamiento (distancia del punto al plano vertical de proyección) y varía su cota:

cambio plano horizontal

  • Cambio de planos vertical:

Se mantiene la cota (distancia del punto al plano horizontal de proyección) y varía su alejamiento:

 cambio plano vertical

Pregunta Verdadero-Falso

Elige la opción que tú estimes más adecuada.

Pregunta 1

En un cambio de plano vertical la cota no se modifica

Actividad de rellenar huecos

Lee el siguiente párrafo y completa las palabras que faltan.
Cuando realizamos un cambio de plano obtenemos una nueva proyección horizontal.
