3. Cambio plano horizontal



Cambio de plano Horizontal

Cuando realizamos un cambio de plano horizontal el plano de proyección que movemos es el horizontal, por tanto, obtendremos nuevas proyecciones horizontales.

La nueva LT se dispone de manera que facilite el trazado, normalmente por encima de la proyección vertical.

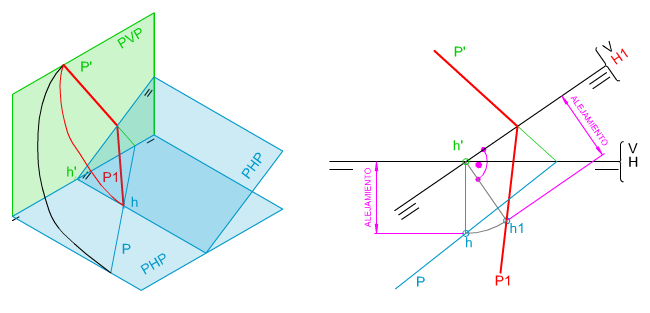

En la ilustración superior puedes ver cómo se ha transformado un plano oblicuo en plano proyectante horizontal (vertical) mediante un cambio de plano horizontal, observa la disposición perpendicular de la nueva LT respecto de la traza vertical del plano dado.
El alejamiento de todos los elementos no varía.




Nota:

En un cambio de plano horizontal se obtiene una nueva proyección horizontal, variando solamente la cota.
