2.1. Punto y Recta

Punto, cambio de plano vertical.

Para poder realizar cualquier cambio de plano debemos operar siempre con el elemento geométrico elemental, el punto.

Así pues, comenzaremos por situar la nueva LT según unas condiciones establecidas, para posteriormente obtener mediante rectas perpendiculares la nueva proyección vertical manteniendo la cota original.

En la siguiente animación puedes ver cómo se realiza el cambio de plano vertical de un punto dadas sus proyecciones.


DT2 U3 T4 Apdo. 2.1: punto, cambio de plano vertical

Video de Departamento DIBUJO IEDA alojado en Youtube



Recta oblicua transformada en frontal.

Cuando efectuamos un cambio de plano en una recta realmente estamos cambiando dos de sus puntos, generalmente sus trazas, esto facilita mucho todo el procedimiento.

En la animación inferior te mostramos cómo se transforma una recta oblicua en frontal, para ello hemos dispuesto la nueva LT paralela a la proyección horizontal de dicha recta.

Los puntos que hemos empleado para realizar dicho cambio son las trazas de la recta.


DT2 U3 T4 Apdo. 2.1: recta oblicua a frontal por cambio de plano vertical

Video de Departamento DIBUJO IEDA alojado en Youtube



Caso de estudio

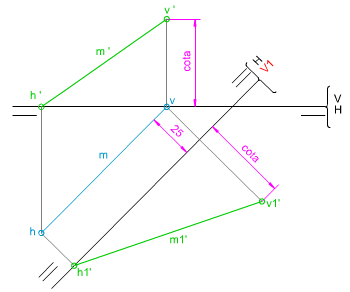

Ejercicio ResueltoEn la imagen de la izquierda te mostramos cómo se ha transformado una recta oblicua en frontal según un alejamiento establecido (25 mm).

Te pedimos que realices este ejercicio mediante los utensilios de dibujo tradicionales.

Para realizar este ejercicio debes descargar este documento pdf.
