4.2. Paralelogramos: Rombo y Romboide

Importante

  • Para la construcción de un rombo se necesitan dos datos que guarden relación entre sí: un lado y una diagonal, dos diagonales, una diagonal y su ángulo opuesto, la circunferencia inscrita y un lado, la suma o resta de las diagonales y un lado, etc.
  • Para la construcción de un romboide se necesitan tres datos que guarden relación entre sí: dos lados desiguales y la diagonal, uno de los lados y las diagonales, la suma de los lados desiguales el ángulo que forman entre sí y una diagonal, etc.

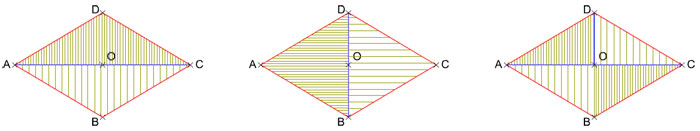

ROMBO: Además de las propiedades mencionadas en el apartado anterior (3.1) en un rombo se dan las siguientes relaciones:

  • Una diagonal lo descompone en dos triángulos isósceles (la mayor en 2 obtusángulos y la menor en 2 acutángulos).
  • Las dos diagonales lo descomponen en cuatro triángulos rectángulos escalenos.





Relaciones en el rombo



CONSTRUCCIÓN: para dibujar un rombo tienes que aplicar los procedimientos seguidos en la construcción de triángulos isósceles (acutángulos, obtusángulos) y triángulo escaleno o rectángulo.

Método Directo:

  • Conocida una de las diagonales (mayor o menor) en verdadera magnitud y posición y la longitud del lado:
  • Dada una de las diagonales (mayor o menor) en verdadera magnitud y posición y la longitud de la otra:
  • Conocida una de las diagonales (mayor o menor) en verdadera magnitud y posición y su ángulo opuesto:
  • Dada la altura entre los lados (circunferencia inscrita) en verdadera magnitud y posición y la longitud del lado:




DT1 U1 T3 Apdo. 4.2: Rombo, construcción 1
Video del Departamento de DIBUJO IEDA alojado en Youtube

Método de los lugares geométricos:

  • Conocida la suma de las diagonales en verdadera magnitud y posición y un lado: un rombo se descompone en cuatro triángulos rectángulos escalenos iguales, estos tienen como catetos la mitad de cada una las diagonales y como hipotenusa el lado del rombo. Para resolver este ejercicio debes construir uno de estos triángulos, considerando que la suma de los catetos es la mitad de la suma de las diagonales del rombo
  • Dada la diferencia entre las diagonales en verdadera magnitud y posición y un ángulo: Para resolver este ejercicio debes construir uno de los triángulos, rectángulos escalenos considerando que la resta de los catetos es la mitad de la diferencia de las diagonales del rombo. Recuerda que las diagonales de un rombo son las bisectrices de sus ángulos.


DT1 U1 T 3 Apdo. 4.2: Rombo, construcción 2
Video del Departamento de DIBUJO IEDA alojado en Youtube

Curiosidad

isotipo renault

La marca automovilística RENAULT adoptó desde 1925 como isotipo o imagotipo un rombo. Si quieres ver su evolución pulsa sobre la imagen de arriba.

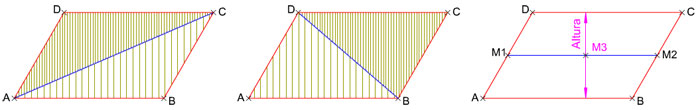

ROMBOIDE: Además de las propiedades mencionadas en el apartado anterior (3.1) en un romboide se dan las siguientes relaciones:

  • Una diagonal lo descompone en dos triángulos escalenos iguales (la mayor en 2 obtusángulos y la menor en 2 acutángulos).
  • Las diagonales se cortan en la recta mediana de dos lados paralelos.





Relaciones en el romboide



CONSTRUCCIÓN: para dibujar un romboide tienes que aplicar los procedimientos seguidos en la construcción de triángulos escalenos.

Método Directo:

  • Conocido el lado mayor en verdadera magnitud y posición y las longitudes del otro lado desigual (menor) y de una de las diagonales (mayor o menor):
  • Dado uno de sus lados (mayor o menor) en verdadera magnitud y posición y la longitud de las dos diagonales:
  • Conocido su lado mayor en verdadera magnitud y posición, la longitud de su altura y la del lado menor:




    DT1 U1 T 3 Apdo. 4.2: Romboide, construcción 1
    Video del Departamento de DIBUJO IEDA alojado en Youtube



    Método de los lugares geométricos:

    • Dado su lado mayor en verdadera magnitud y posición, su altura y el ángulo que forman las diagonales entre sí: el lado mayor de un romboide y la mitad de sus diagonales forman un triángulo escaleno obtusángulo, del que conoces el lado mayor (lado del rombo), su ángulo opuesto (ángulo obtuso que forman las diagonales) y su altura (mitad de la altura del romboide).
    • Conocida la suma de los lados desiguales (mayor y menor) en verdadera magnitud y posición, el ángulo que forman entre sí y la longitud de la diagonal mayor: este ejercicio es similar al planteado en el apartado 2.5 "construcción de un triángulo escaleno dada la suma de dos lados (a + b) en verdadera magnitud y posición, el ángulo que ambos forman (Cº) y la longitud del tercer lado (c)" en el que se aplicaban los conceptos y procedimientos explicados en la animación del apartado 2.2. Recuerda que los ángulos interiores desiguales de un romboide son suplementarios.


    DT1 U1 T 3 Apdo. 4.2: Romboide, construcción 2
    Video del Departamento de DIBUJO IEDA alojado en Youtube

    Curiosidad

    Rombos

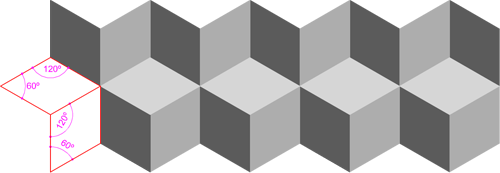

    La combinación de rombos y romboides se usa frecuentemente para el diseño de pavimentos, azulejos,etc.

    En la imagen superior puedes ver que los lados de los dos paralelogramos forman los mismo ángulos: 60º y 120º, siendo complementarios entre sí.
