2.1. Redes y relieve

Es necesario conocer que son las redes geométricas, ya que nos permitirán crear volúmenes de un modo organizado partiendo del plano.

Las redes son las estructuras geométricas que se aplican a la superficie o plano y que nos permiten distribuir las formas de un modo ordenado y racional. Estas redes son también llamadas redes poligonales (ya que están construidas con polígonos) o redes modulares (ya que estas redes son la base de formas que se repiten, llamadas módulos).

Las dos redes básicas son la formada por cuadrados, llamada cuadrícula, y la formada por triángulos equiláteros, llamada red isométrica.

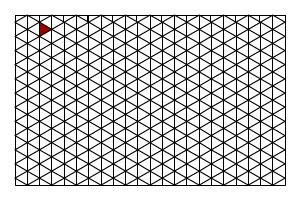

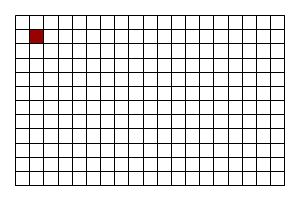

Cuadrícula.	Red isométrica

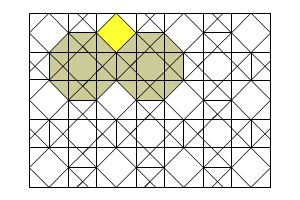

Se pueden crear otras redes más complejas, haciendo combinaciones de polígonos distintos (ajustándolos unos a otros para no dejar espacios libres):

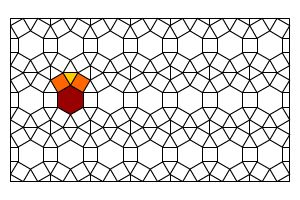

Un hexágono, dos cuadrados y un triángulo.	Dos dodecágonos y un triángulo.	Dos octógonos y un cuadrado.

Cuando se diseña una forma que se ajusta a la red, es decir, un módulo; se repite creando ciertos ritmos decorativos.

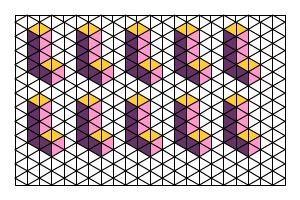

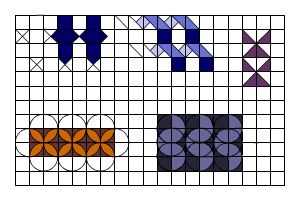

Módulos sobre una red de cuadrícula.	Módulos sobre una red isométrica.

La red isométrica permite simular un volumen tridimensional, y puede crear la ilusión de espacio.

Las redes geométricas pueden ser también la base de actuaciones, como cortar y doblar, posibilitando la creación de un volumen real. Vamos a llamar relieves a un volumen que partiendo del plano invade el espacio tridimensional, quedando en parte adosado al plano del que procede, es decir, la superficie sigue sirviendo como soporte de la estructura tridimensional.

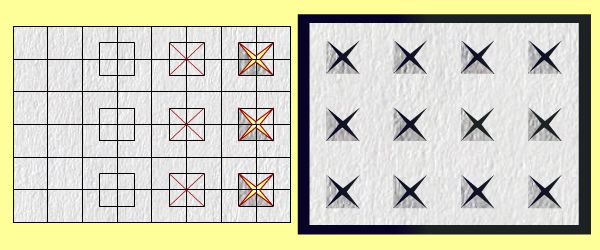

Sobre una cuadrícula señalamos las líneas de corte. Una vez hechas las incisiones, se dobla.

Al levantar la superficie por la zona de corte, el papel participa del espacio adquiriendo un carácter tridimensional:

Diseño partiendo de la cuadrícula.

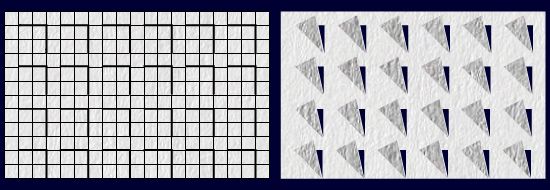

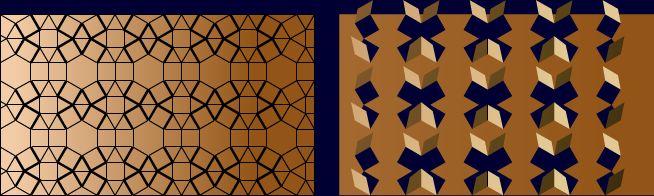

En esta red compuesta por distintas formas poligonales, se ha obtenido el volumen cortando y doblando cuadrados.

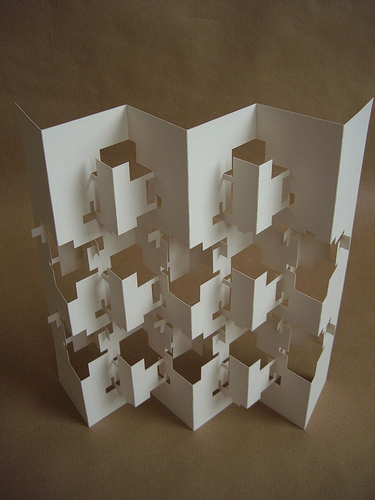

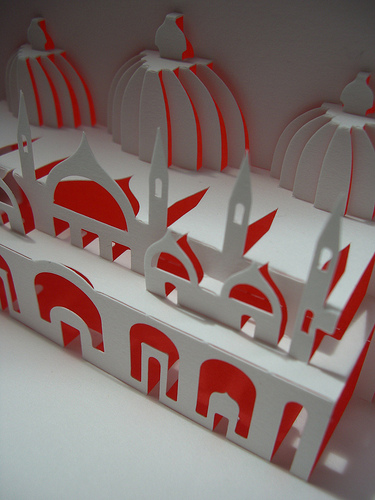

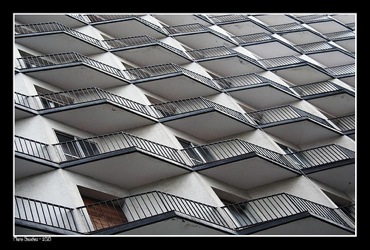

Observa estas obras realizadas a partir de un plano:

Lic. CC. En Flickr de Elod beregszaszi.	Lic. CC. En Flickr de Arluck.	Lic. CC. En Flickr de elod beregszaszi.

Mira estos vídeos, los autores realizan una obra tridimensional haciendo incisiones en el plano. En este caso es fácil. Anímate y realiza una parecida. Seguro que te queda fenomenal.
