2.1. El punto

Isométrica: punto

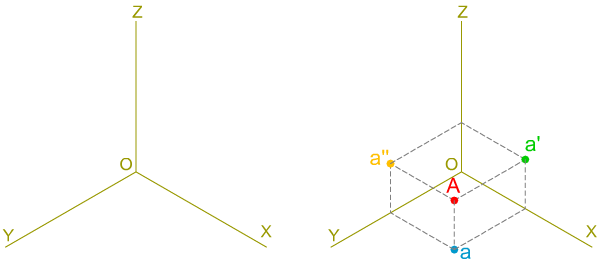

La posición de un punto en el sistema isométrico queda fijada por sus coordenadas, respecto de los ejes axonométricos X, Y, Z.
Al realizar la representación de cualquier punto siempre obtenemos cuatro proyecciones: tres secundarias y una directa. Como en el tema anterior, vamos a considerar al punto situado en el primer triedro.

Importante

Para representar las proyecciones de un punto sólo necesitamos dos de sus proyecciones: dos secundarias, o una secundaria y la directa.

Alfabeto del punto

De todas las posiciones que puede ocupar un punto respecto de las caras del triedro trirrectángulo y de los ejes isométricos, solamente vamos a analizar aquellas en las que se encuentre situado en dichas caras o ejes.
