4.3. Proyecciones de la circunferencia

Como has visto en los apartados anteriores de este tema, la proyección isométrica de la circunferencia nos produce una elipse. Para realizar su dibujo o perspectiva isométrica debes hacerlo a mano alzada o recurrir a una plantilla. Para simplificar el trazado de esta curva puedes sustituirla por un óvalo isométrico.

Los programas de CAD nos facilitan el trazado de la elipse, ya que estas aplicaciones  disponen de herramientas específicas para su dibujo

herramientas de elipses

En la imagen superior puedes ver el botón de acceso a las dos herramientas de trazado de elipses y arcos de elipses.

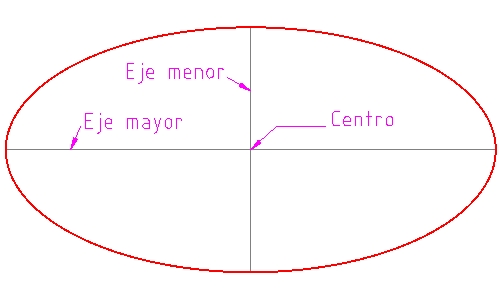

Para dibujar una elipse sólo debes fijar su centro y los ejes de simetría mayor y menor.



elementos de trazado de una elipse

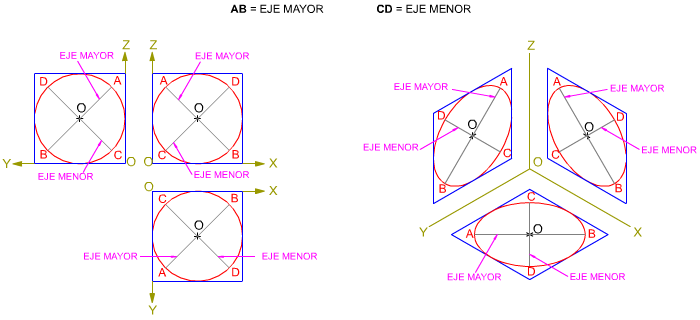

Las elipses isométricas las trazarás de igual forma. Observa la siguiente imagen y analiza la disposición del centro y de los ejes.



elipses isométricas



Importante

El trazado de las elipses isométricas es más sencillo si usamos la herramienta de trazado isométrico sobre las proyecciones diédricas para que la aplicación nos genere la elipse correspondiente a la vista deseada, sin necesidad de determinar los ejes mayor y menor de la misma.
