2.3. El plano

Isométrica: plano
En el sistema diédrico definimos un plano como una superficie capaz de contener una recta imaginaria en cualquier dirección.
Recordemos que las caras de una forma, objeto, poliedro, etc., son planos delimitados por aristas (rectas) y vértices (puntos).

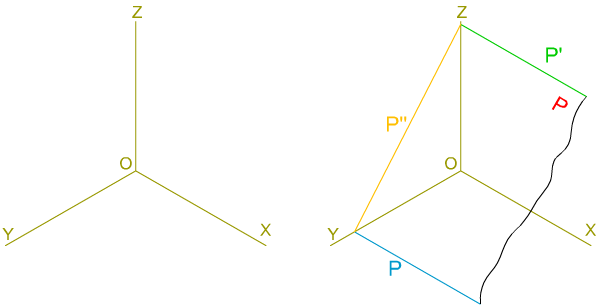

En la imagen superior tienes la perspectiva isométrica de un plano determinado por las rectas generadas por la intersección de dicho plano con las caras del triedro trirrectángulo.

Importante

Como las trazas del plano son rectas que pertenecen al mismo, han de cortarse dos a dos sobre los ejes del triedro.

Trazas

En el sistema axonométrico un plano queda definido por sus trazas con las caras del triedro trirrectángulo.
Estas trazas son rectas contenidas en dichas caras del triedro, por tanto, tienen su proyección directa confundida con la secundaria de dicho plano; las otras proyecciones secundarias estarán situadas en los ejes isométricos.
Para simplificar su representación solamente dibujaremos la proyección secundaria que coincide con la directa de cada una de las trazas.

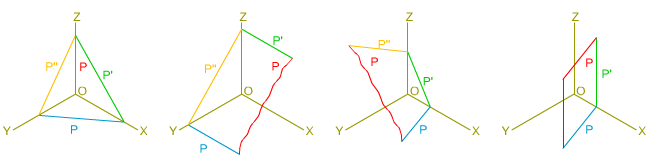

Trazas del plano



Para saber más

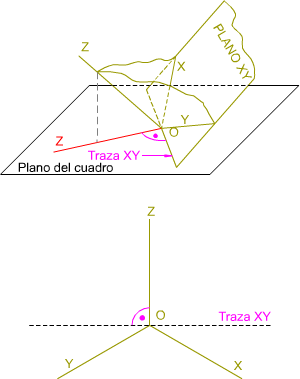

Traza ordinaria de un planoTodo plano oblicuo tiene, además de las trazas con los planos del triedro trirrectángulo, una cuarta traza con el plano del cuadro, llamada traza ordinaria.
Su aplicación principal es la del trazado de abatimientos. que estudiaremos en el curso siguiente.
En la imagen superior puedes ver la traza ordinaria de una de las caras del triedro.

Determinación de un plano

En la unidad anterior estudiamos cómo se determinaba un plano en el sistema diédrico, recordémoslo: por tres puntos no alineados, por un punto y una recta, por dos rectas que se cortan y por dos rectas paralelas.

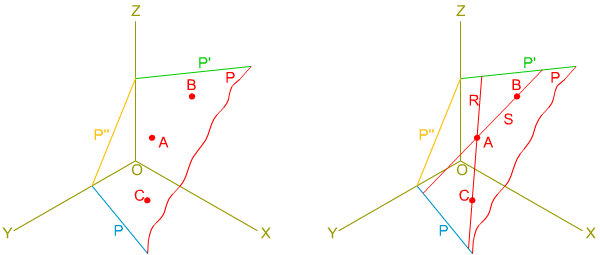

En el sistema axonométrico, y en el isométrico en particular, un plano queda definido de la misma forma. En la imagen inferior tienes dos ejemplos de determinación de un plano, de izquierda a derecha: por tres puntos y por dos rectas que se cortan.

Isométrica: determinación de un plano



Punto y recta contenidos en un plano

Para determinar la pertenencia de un punto y una recta a un plano en el sistema isométrico aplicaremos los conceptos y procedimientos empleados en el sistema diédrico:

  • Si una recta pertenece a un plano todos sus deben estar contenidos en el plano. La forma más simple de comprobar si una recta pertenece a un plano, o no, consiste en determinar que las trazas de la recta están contenidas en las respectivas trazas del plano.
  • Si un punto pertenece a una recta y esta pertenece a un plano, el punto también está contenido en dicho plano.

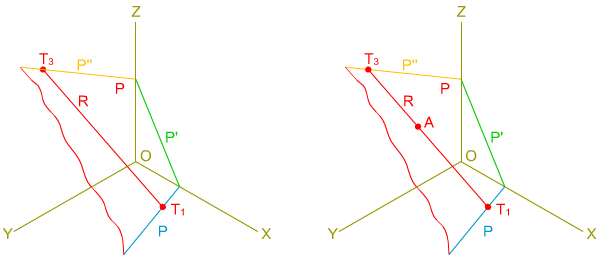

En la imagen inferior te mostramos la pertenencia de una recta y varios puntos a un plano.



Pertenencia a un plano



Alfabeto del plano

Como hemos hecho con el punto y la recta, analizaremos las posiciones de un plano, situado en el primer triedro, respecto de los planos de dicho triedro trirrectángulo, considerando las siguientes posibilidades: paralelos a las caras y los ejes del triedro, y que pasen por dichos ejes.

En la animación inferior puedes ver, con detalle, dichas disposiciones.


DT1 U4 T2 Apdo. 2.3: Alfabeto del plano

Vídeo de Departamento DIBUJO IEDA alojado en Youtube

Caso práctico

Ejercicio resuelto

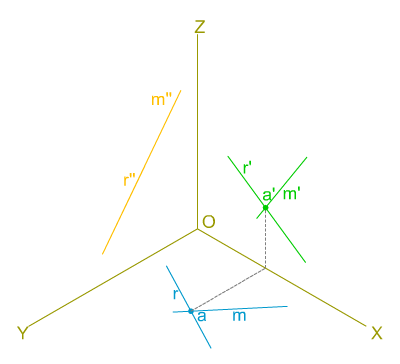

En la imagen superior tienes las proyecciones isométricas secundarias de dos rectas que se cortan (M y R) que pertenecen a un plano P; tienes que determinar las trazas de las rectas y del plano P, y realizar el dibujo isométrico de las proyecciones directas de las rectas.

Para realizar este ejercicio debes descargar este documento pdf.
