4. QCAD (XIII)

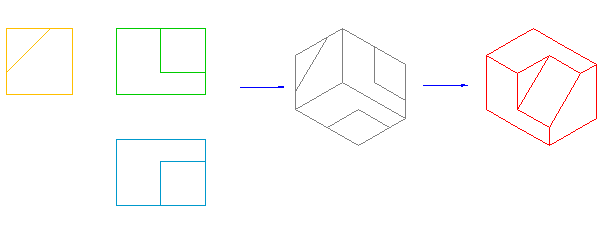

Ya que has visto cómo trazar las vistas isométricas a partir de las diédricas, vamos a continuar con la forma de trazar la perspectiva completa de las piezas.

En este tema veremos piezas con superficies exclusivamente planas, ya que las superficias curvas producirán elipses y la edición de éstas requerirá un estudio específico.

conversión a isométrica
