3.2. Polígonos regulares

Isométrica: polígonos regulares
El dibujo o perspectiva isométrica de cualquier polígono, regular o no, no debe representar dificultad alguna, ya que, como hicimos con los triángulos y cuadriláteros, podemos simplificar su trazado inscribiéndolos en un paralelogramo (cuadrado o rectángulo).
Otra manera de determinar la isometría de un polígono es mediante las coordenadas de sus vértices, pero este método además de ser más complejo, ralentiza su trazado.

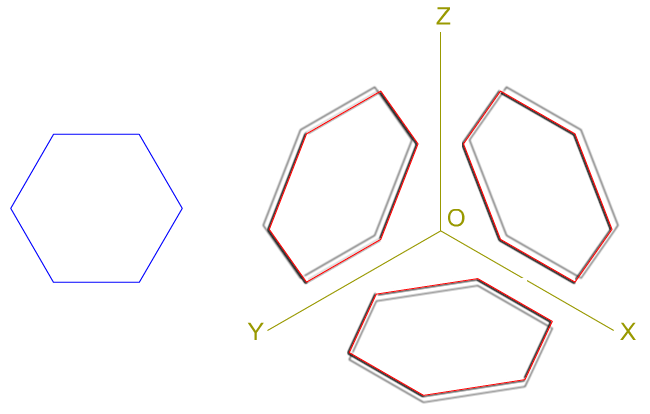

En la imagen superior tienes la representación isométrica en las tres caras del triedro trirrectángulo, de un hexágono regular con dos lados paralelos a los ejes X e Y.
Dibujo isométrico de polígonos regulares

En la animación inferior puedes ver el dibujo isométrico de un hexágono regular, para su representación lo hemos inscrito en un paralelogramo rectángulo.
Observa cómo los lados no están contenidos en los ejes isométricos.




DT1 U4 T2 Apdo. 3.2: Polígonos 1

Vídeo de Departamento DIBUJO IEDA alojado en Youtube
Dibujo isométrico de un hexágono regular

DT1 U4 T2 Apdo. 3.2: Polígonos 2

Vídeo de Departamento DIBUJO IEDA alojado en Youtube

Caso práctico

Ejercicio resuelto

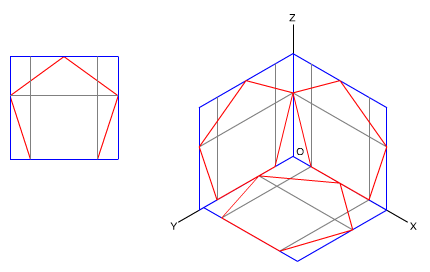

En la imagen superior tienes un pentágono regular y su representación isométrica sobre los planos del triedro; tienes que realizar su dibujo isométrico, de manera que un lado del polígono esté contenido en un eje.

Para realizar este ejercicio debes descargar este documento pdf.
