2.2. Formas planas
Aplicando lo explicado en el apartado anterior se puede resolver fácilmente la perspectiva de cualquier figura, por compleja que sea, la clave está en encuadrarla en un cuadrilátero paralelogramo determinado la perspectiva de éste y por tanto de la figura inscrita en él.

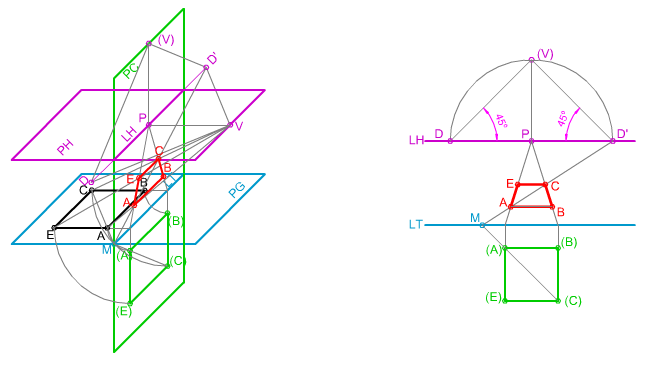

En la imagen superior puedes ver cómo se ha determinado la perspectiva frontal de un cuadrado perpendicular al plano del cuadro, contenido en el plano geometral.
Importante
Recuerda que para realizar la perspectiva cónica de las figuras y objetos podemos aplicar una síntesis de los conceptos y procedimientos empleados en los métodos de trazas, puntos métricos y abatimiento.
Perspectiva Triángulo Equilátero.
Uno de los lados del triángulo debe ser paralelo al plano del cuadro, por tanto, para determinar su perspectiva aplicaremos lo aprendido en la representación de rectas paralelas.
La perspectiva del tercer vértice se determina mediante el método de los puntos métricos.
En la animación inferior te mostramos cómo se ha determinado la perspectiva frontal de un triángulo equilátero, contenido en el plano geometral, siendo uno de sus lados paralelo al plano del cuadro.
DT2 U5 T3 Apdo. 2.2: perspectiva frontal de un triángulo equilátero
Video de Departamento DIBUJO IEDA alojado en Youtube
Perspectiva Cuadrado.
Dado que los lados del cuadrado serán paralelos y perpendiculares dos a dos respecto del plano del cuadro, y que además, sus diagonales formarán 45º con dicho plano, la determinación de su perspectiva no presentará dificultad alguna ya que unos lados fugarán hacia el punto de vista y las diagonales hacia los puntos de distancia.
En la animación inferior puedes ver cómo hemos determinado la perspectiva frontal de un cuadrado, contenido en el plano geometral.
DT2 U5 T3 Apdo. 2.2: perspectiva frontal de un cuadrado
Video de Departamento DIBUJO IEDA alojado en Youtube
Perspectiva Pentágono.
Como solamente uno de los lados del polígono puede ser paralelo al plano del cuadro, la perspectiva de este polígono regular se resuelve trazando diagonales paralelas a dicho plano.
En la animación inferior te mostramos cómo se ha determinado la perspectiva frontal de un pentágono regular, contenido en el plano geometral, siendo uno de sus lados paralelo al plano del cuadro.
DT2 U5 T3 Apdo. 2.2: perspectiva frontal de un pentágono
Video de Departamento DIBUJO IEDA alojado en Youtube
Caso práctico

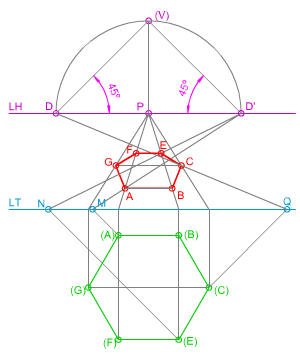

En la imagen de la izquierda te mostramos cómo se ha determinado la proyección cónica Frontal de un Hexágono Regular ABCEFG contenido en el Plano Geometral (PG) y con dos lados paralelos a la LT, dado su abatimiento sobre el Plano del Cuadro (PC).
Conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V).
Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para su resolución mediante las herramientas de dibujo tradicionales.
| Para realizar este ejercicio debes descargar este documento pdf. |
