4. QCAD. Ejercicios



Qcad. Ejercicios

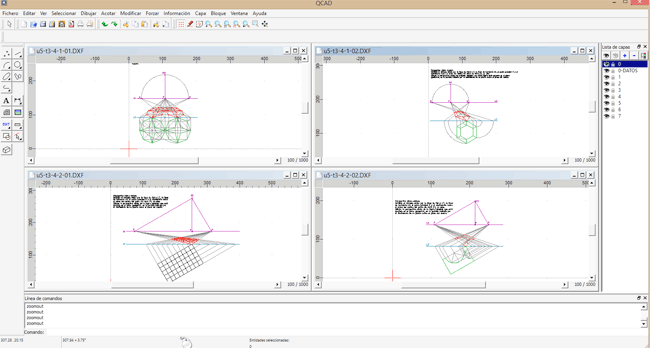

En esta unidad didáctica continuamos aplicando los conceptos y procedimientos aprendidos sobre el manejo de la aplicación QCAD para resolver ejercicios, en este caso el trazado de perspectivas cónicas frontales y oblicuas

Debes crear en cada archivos dxf una capa llamada trazado para realizar en ella los trazados.

Recuerda que no pretendemos que aprendas nuevas herramientas o comandos, solamente te pedimos que repases las prácticas que has realizado hasta ahora.




En el siguiente ejemplo de trazado podrás ver cómo se realiza la perspectiva cónica oblicua de un cuadrilátero, recordando al mismo tiempo el uso de las coordenadas relativas en Qcad.


DT2 U5 T3 Apdo. 4: perspectiva oblicua de un cuadrilátero en Qcad
