3.2. Formas planas

Perspectiva Oblicua, formas planas

Si aplicamos todo lo que hemos aprendido en el apartado anterior podemos resolver fácilmente la perspectiva de cualquier figura, por compleja que esta sea.

Como hicimos en la perspectiva frontal, la clave está en encuadrarla en un cuadrilátero paralelogramo y determinar la perspectiva de éste y por tanto de la figura inscrita en él.

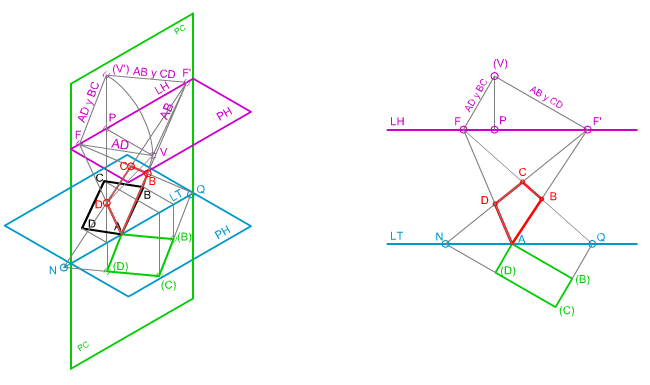

En la imagen superior puedes ver cómo se ha determinado la perspectiva oblicua de un paralelogramo rectángulo oblicuo al plano del cuadro, contenido en el plano geometral.







Importante

Recuerda que para realizar la perspectiva oblicua de las figuras y objetos podemos aplicar una síntesis de los conceptos y procedimientos empleados en los métodos de trazas, puntos métricos y abatimiento.

Perspectiva Cuadrilátero paralelogramo.

Realizar la perspectiva de un rectángulo paralelogramo nos permitirá trazar la de cualquier figura, siempre y cuando esta esté inscrita en dicho cuadrilátero.

En este ejemplo uno de los vértices del paralelogramo está contenido en el plano del cuadro del cuadro

En la animación inferior te mostramos cómo se ha determinado la perspectiva oblicua de dicho paralelogramo rectángulo.


DT2 U5 T3 Apdo. 3.2: perspectiva oblicua. Cuadrilátero.

Video de Departamento DIBUJO IEDA alojado en Youtube







Perspectiva Triángulo Equilátero.

Ninguno de los lados del triángulo equilátero es paralelo al plano del cuadro.

En este ejemplo hemos aplicado un solo punto medidor, el tercer vértice (C) lo hemos determinado mediante homología.

Si fuese necesario podemos inscribir dicho triángulo en un paralelogramo rectángulo.

En la animación inferior puedes ver cómo se ha determinado la perspectiva oblicua de dicho triángulo equilátero situado en el plano geometral, y con un vértice contenido en el plano del cuadro.


DT2 U5 T3 Apdo. 3.2: perspectiva oblicua. Triángulo equilátero.

Video de Departamento DIBUJO IEDA alojado en Youtube

Perspectiva Pentágono.

Como en el caso anterior, ninguno de los lados del polígono regular está dispuesto paralelamente al plano del cuadro.

Hemos inscrito el pentágono regular en un paralelogramo rectángulo para poder simplificarel trazado de su perspectiva.

La perspectiva oblicua de dos de los vértices (I y J ) de dicho cuadrilátero se ha determinado aplicando los conceptos y procedimientos de la perspectiva frontal, esto es, las rectas perpendiculares al plano del cuadro fugan hacia el punto de fuga principal (P).

En la animación inferior te mostramos cómo se ha determinado la perspectiva oblicua de un pentágono regular, contenido en el plano geometral.




DT2 U5 T3 Apdo. 3.2: perspectiva oblicua. Pentágono.

Video de Departamento DIBUJO IEDA alojado en Youtube



Caso de estudio

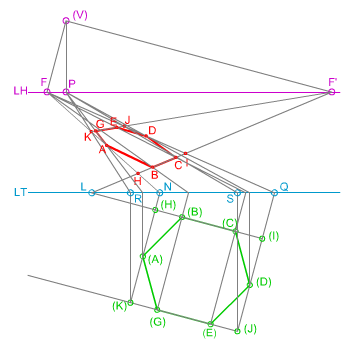

Ejercicio ResueltoEn la imagen de la izquierda te mostramos cómo se ha determinado la proyección cónica Oblicua de un Hexágono Regular ABCDEG contenido en el Plano Geometral (PG) y lados oblicuos a la LT, dado su abatimiento sobre el Plano del Cuadro (PC).

Conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V).

Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para su resolución mediante las herramientas de dibujo tradicionales.

Para realizar este ejercicio debes descargar este documento pdf.
